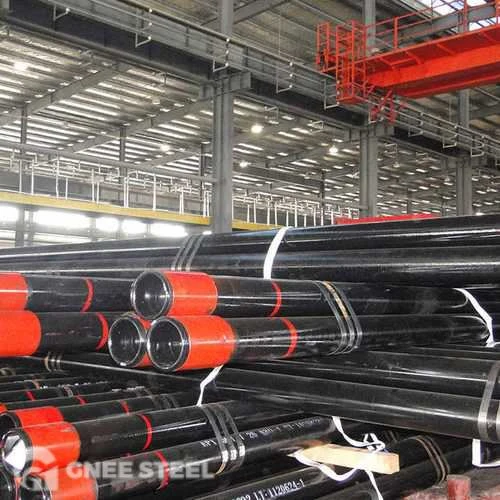

API 5CT K55 کیسنگ پائپ
API 5CT K55 کیسنگ پائپ کیا ہے؟
درجہ کی سطح:درمیانی طاقت، عمومی مقصد۔
کلیدی خصوصیت:یہ اتھلی سے درمیانے-گہرائی والے کنوؤں کے لیے صنعت کا "ورک ہارس" ہے۔
کے ساتھ موازنہJ55:جبکہ دونوں کی پیداوار کی طاقت 55,000 psi ہے، K55 کو کم از کم تناؤ کی طاقت کی ضرورت ہوتی ہے۔95,000 پونڈ فی مربع انچجبکہ J55 صرف درکار ہے۔75,000 پونڈ فی مربع انچ.
رنگ کا کوڈ:K55 کی طرف سے شناخت کیا جاتا ہےدو روشن سبز بینڈ.
پوچھ گچھ کرنے کے لیے کلک کریں۔اور K55 کیسنگ کے لیے API سرٹیفیکیشن رپورٹ اور ایپلیکیشن کیس اسٹڈیز حاصل کریں-مفت!
API 5CT K55 تفصیلات کا جدول
| آئٹم | تفصیلات |
| معیاری | API Spec 5CT/ISO 11960 |
| سٹیل گریڈ | K55 |
| مصنوعات کی تفصیلات کی سطح | PSL-1 (معیاری)، PSL-2، PSL-3 |
| ترسیل کی حالت | جیسا کہ-رولڈ، نارملائزڈ، یا بجھا ہوا اور مزاج |
| درخواست | پروڈکشن نلیاں، سرفیس کیسنگ، انٹرمیڈیٹ کیسنگ |
| مینوفیکچرنگ کا عمل | سیملیس (S) یا الیکٹرک ویلڈڈ (EW) |
کیمیکل کمپوزیشن اور مکینیکل پراپرٹیز (K55)
کیمیائی ساخت (%)
| گریڈ | فاسفورس (P) | سلفر (S) | کاربن/مینگنیج |
| K55 | 0.030% سے کم یا اس کے برابر | 0.030% سے کم یا اس کے برابر | کارخانہ دار کی پسند (معیاری کاربن سٹیل) |
مکینیکل پراپرٹیز
| جائیداد | امپیریل یونٹس | میٹرک یونٹس |
| پیداوار کی طاقت (کم سے کم - زیادہ سے زیادہ) | 55,000 - 80,000 psi | 379 – 552 ایم پی اے |
| تناؤ کی طاقت (کم سے کم) | 95,000 پونڈ فی مربع انچ | 655 ایم پی اے |
| لمبا ہونا | نمونہ کے علاقے کی بنیاد پر شمار کیا جاتا ہے۔ | نمونہ کے علاقے کی بنیاد پر شمار کیا جاتا ہے۔ |
K55 ٹیوبنگ سائز چارٹ (عام سائز)
| OD (انچ) | او ڈی (ملی میٹر) | وزن (lb/ft) | دیوار کی موٹائی (ملی میٹر) | کنکشن ختم کریں۔ |
| 2-3/8" | 60.3 | 4.60 | 4.83 | NU/EUE |
| 2-7/8" | 73.0 | 6.40 | 5.51 | NU/EUE |
| 3-1/2" | 88.9 | 9.20 | 6.45 | NU/EUE |
| 4-1/2" | 114.3 | 12.60 | 6.88 | NU/EUE |
API 5CT K55 کیسنگ ڈائمینشنز اور کنکشنز (عام سائز)
| بیرونی قطر OD (انچ) | بیرونی قطر OD (ملی میٹر) | برائے نام وزن (lb/ft) | دیوار کی موٹائی (ملی میٹر) | عام کنکشن کی اقسام |
| 4-1/2" | 114.30 | 9.50 - 11.60 | 5.21 - 6.35 | ایس ٹی سی / ایل ٹی سی |
| 5-1/2" | 139.70 | 14.00 - 15.50 | 6.22 - 6.98 | ایس ٹی سی / ایل ٹی سی |
| 7" | 177.80 | 20.00 - 23.00 | 6.91 - 8.05 | STC / LTC / BTC |
| 8-5/8" | 219.08 | 24.00 - 32.00 | 6.71 - 8.94 | STC / LTC / BTC |
| 9-5/8" | 244.48 | 36.00 - 40.00 | 7.92 - 8.94 | LTC / BTC |
| 10-3/4" | 273.05 | 40.50 - 45.50 | 8.89 - 10.16 | STC / BTC |
| 13-3/8" | 339.72 | 48.00 - 54.50 | 8.38 - 9.65 | بی ٹی سی / ایس ٹی سی |
| 20" | 508.00 | 94.00 - 133.00 | 11.13 - 16.13 | بی ٹی سی |
API 5CT K55 کیسنگ پائپ کے کنکشن
K55 پائپوں کو عام طور پر معیاری API تھریڈ پروفائلز کا استعمال کرتے ہوئے جوائن کیا جاتا ہے:
STC (مختصر دھاگہ جوڑا):چھوٹے تاروں اور کم تناؤ والے ماحول کے لیے استعمال کیا جاتا ہے۔
LTC (لمبا دھاگہ جوڑا):K55 کے لیے سب سے عام، STC سے بہتر تناؤ کی گنجائش فراہم کرتا ہے۔
بی ٹی سی (بٹریس تھریڈ کپلڈ):ایک trapezoidal دھاگہ جو باہر نکالنے کے لیے اعلیٰ مزاحمت پیش کرتا ہے۔ طویل، بھاری کیسنگ ڈور کے لیے استعمال کیا جاتا ہے۔
NU/EU:خاص طور پر نلیاں لگانے کے لیے (غیر-پریشان اور بیرونی پریشان)۔
K55 کیسنگ اور نلیاں مینوفیکچرنگ کی اقسام
| قسم | تفصیل |
| ہموار (S) | ایک ٹھوس بلٹ چھید کر تیار؛ اعلی{{0}دباؤ کی سالمیت کے لیے ترجیح دی جاتی ہے۔ |
| الیکٹرک ویلڈڈ (EW) | سٹیل کی پٹی سے بنی اور طول بلد میں ویلڈیڈ؛ عام طور پر زیادہ لاگت-موثر۔ |
K55 کے لیے حوالہ معائنہ
API 5CT کی تعمیل کو یقینی بنانے کے لیے، K55 کئی لازمی معائنے سے گزرتا ہے:
ہائیڈروسٹیٹک ٹیسٹ:لیک مزاحمت کو یقینی بنانے کے لیے ہر جوائنٹ کو ہائی پریشر پر پانی سے ٹیسٹ کیا جاتا ہے۔
بصری معائنہ:سطح کی خامیوں، پیمانے، یا پٹنگ کی جانچ کرنا۔
جہتی معائنہ:بیرونی قطر (OD)، دیوار کی موٹائی، اور لمبائی کی تصدیق۔
ڈرفٹ ٹیسٹ:اس بات کو یقینی بنانا کہ اندرونی کلیئرنس کی توثیق کرنے کے لیے مینڈرل گزر سکتا ہے۔
NDT (غیر-تباہ کن جانچ):عام طور پر الٹراسونک (UT) یا برقی مقناطیسی (EMI) اندرونی دراڑیں یا نقائص تلاش کرنے کے لیے۔
فلیٹننگ ٹیسٹ:یہ یقینی بنانے کے لیے الیکٹرک ویلڈڈ (EW) پائپوں پر کیا جاتا ہے کہ ویلڈ سیون مضبوط ہو۔
API 5CT K55 OCTG ٹیسٹ کے سازوسامان
API 5CT K55 کیسنگ اور نلیاں بنانے والی فیکٹری
API 5CT K55 آئل ویل کیسنگ سرٹیفکیٹ
اکثر پوچھے گئے سوالات
K55 کاربن سٹیل ہے؟
جی ہاں، K55 ایک کاربن اسٹیل ہے۔ یہ ایک درمیانہ-سے{2}}اعلی-طاقت والا کاربن-آئل کیسنگ اور نلیاں لگانے کے لیے استعمال ہونے والا مینگنیج اسٹیل ہے، جسے API 5CT معیار کے تحت درجہ بندی کیا گیا ہے۔
K55 اور J55 میں کیا فرق ہے؟
K55 اور J55 درمیانے-طاقت کے کاربن اسٹیل کیسنگ اور نلیاں کے دو درجات ہیں جو API 5CT معیار کے تحت بیان کیے گئے ہیں۔ ان کے بنیادی فرق ان کی مکینیکل خصوصیات، کمپریسیو طاقت، اور مخصوص اچھی حالتوں کے لیے موزوں ہونے میں ہیں۔
- پیداوار کی طاقت: دونوں درجات کی کم از کم پیداوار کی طاقت 379 MPa (55,000 psi) ہے؛ تاہم، K55 سخت پراپرٹی کنٹرول کے تابع ہے، جس کے نتیجے میں اصل کارکردگی زیادہ مستحکم ہوتی ہے۔
- تناؤ کی طاقت: J55 کے لیے کم از کم تناؤ کی طاقت 517 MPa سے زیادہ یا اس کے برابر ہے، جبکہ K55 655 MPa سے زیادہ یا اس کے برابر ہے۔ نتیجتاً، K55 اعلیٰ ٹینسائل اور کولاپس مزاحمتی صلاحیتوں کا حامل ہے۔
- بڑھانا: J55 کے لیے کم از کم طوالت 19% ہے، جبکہ K55 کے لیے 15% کے مقابلے میں۔ اس سے ظاہر ہوتا ہے کہ J55 قدرے بہتر لچک دکھاتا ہے، جو اسے موڑنے یا بنانے کی ضرورت والی ایپلی کیشنز کے لیے موزوں بناتا ہے۔
- کیمیائی ساخت: کیمیائی مرکبات بنیادی طور پر ملتے جلتے ہیں۔ تاہم، K55 میں مینگنیج کا مواد زیادہ ہے (J55 کے 0.85–1.00% کے مقابلے میں 1.25–1.50%)۔ مزید برآں، کچھ K55 مختلف قسموں میں مائیکرو-مشترکہ عناصر-جیسے وینیڈیم (V)-مضبوطی اور سختی کو مزید بڑھانے کے لیے شامل کیا گیا ہے۔
- ایپلی کیشنز: J55 ایک قیمتی-موثر آپشن ہے جو اتلی کنویں اور کم-دباؤ والے ماحول کے لیے موزوں ہے۔ K55 قدرے زیادہ گہرے کنوؤں یا حالات کے لیے ڈیزائن کیا گیا ہے جس میں زیادہ دباؤ شامل ہے، بہتر حفاظتی مارجن پیش کرتے ہیں، اگرچہ قدرے زیادہ قیمت پر۔
- تبادلہ کی صلاحیت: K55 کو J55 کے متبادل کے طور پر استعمال کیا جا سکتا ہے۔ تاہم، J55 کو ہائی-اسٹریس ایپلی کیشنز میں استعمال نہیں کیا جا سکتا جو اصل میں K55 کی ضرورت کے لیے تیار کی گئی تھیں۔
