API 5CT آئل فیلڈ کیسنگ کپلنگ
API 5CT کیسنگ کپلنگزچھوٹے بیلناکار کنیکٹر ہیں جو تیل اور گیس کے کنوؤں میں کیسنگ پائپ کے دو حصوں کو جوڑنے کے لیے استعمال ہوتے ہیں۔ وہ اچھی طرح سے سالمیت کو برقرار رکھنے، تنصیب کے ٹارک کی منتقلی، اور ڈرلنگ، تکمیل اور پیداواری کارروائیوں کے دوران دباؤ کی روک تھام کو یقینی بنانے میں اہم کردار ادا کرتے ہیں۔
GNEE پائپ API 5CT کیسنگ کپلنگ کی مکمل رینج فراہم کرتا ہےAPI اسپیک 5CT, دھاگوں کے ساتھ مشینی اور کے مطابق معائنہ کیاAPI اسپیک 5B. ایس ٹی سی، ایل ٹی سی، اور بی ٹی سی تھریڈ فارمز میں دستیاب اور تمام بڑے API کیسنگ گریڈز کے ساتھ ہم آہنگ، ہمارے کپلنگز دنیا بھر میں ساحل اور آف شور آئل فیلڈ پروجیکٹس میں بڑے پیمانے پر استعمال ہوتے ہیں۔
API 5CT کیسنگ کپلنگ کیا ہے؟
API 5CT کیسنگ کپلنگ ایک تھریڈڈ کنیکٹر ہے جو دھاگے کی شکلوں کے ساتھ دو کیسنگ پائپوں کو جوڑنے کے لیے استعمال ہوتا ہے۔ یہ مکینیکل تسلسل اور دباؤ کی سگ ماہی فراہم کرتا ہے جبکہ سانچے کی تاروں کو کنویں کی تعمیر کے دوران تناؤ کے بوجھ، گرنے کے دباؤ اور تنصیب کے ٹارک کو برداشت کرنے کی اجازت دیتا ہے۔
کیسنگ گریڈ، دھاگے کی قسم، اور اچھی حالتوں کے ساتھ مطابقت کو یقینی بنانے کے لیے مناسب جوڑے کا انتخاب ضروری ہے۔
API 5CT کیسنگ کپلنگز کی اقسام
شارٹ راؤنڈ تھریڈ کپلنگ (STC)
ایس ٹی سی کپلنگ اتلی سے درمیانے-گہرائی والے کنوؤں کے لیے عام طور پر استعمال ہونے والے کیسنگ کنیکٹر ہیں۔ وہ قابل اعتماد کارکردگی اور لاگت-موثر تنصیب پیش کرتے ہیں۔
عام ایپلی کیشنز:
- اتھلے کنویں ۔
- پانی کے انجیکشن کنویں
- روایتی ساحلی کھدائی کے منصوبے
لانگ راؤنڈ تھریڈ کپلنگ (LTC)
ایل ٹی سی کپلنگز ایس ٹی سی کنکشنز کے مقابلے لمبے دھاگے کی مشغولیت کی خصوصیت رکھتے ہیں، بہتر ٹینسائل کارکردگی فراہم کرتے ہیں۔
عام ایپلی کیشنز:
- درمیانے-گہرائی والے کنویں
- کنوئیں جن میں تناؤ کی صلاحیت میں اضافہ کی ضرورت ہوتی ہے۔
- جنرل پروڈکشن کیسنگ ڈور
بٹریس تھریڈ کپلنگ (BTC)
بی ٹی سی کپلنگز اعلیٰ تناؤ کی کارکردگی اور اچھے حالات میں اعلیٰ کارکردگی فراہم کرتے ہیں۔
عام ایپلی کیشنز:
- گہرے کنویں ۔
- ہائی پریشر کنویں
- ہائی-لوڈ کیسنگ سٹرنگز
- چیلنجنگ ڈرلنگ ماحول
API 5CT کیسنگ کپلنگ تفصیلات کی میز
| معیاری | API SPEC 5CT "کیسنگ اور نلیاں لگانے کی تفصیلات" |
| درخواست | تیل اور گیس کے کنویں کی کھدائی میں کیسنگ کنکشن |
| عام درجات | H40, J55, K55, N80, L80, P110, Q125 |
| تھریڈ کی اقسام | ایس ٹی سی (شارٹ تھریڈ کپلنگ)، ایل ٹی سی (لانگ تھریڈ کپلنگ)، بی ٹی سی (بٹریس تھریڈ کپلنگ) |
| بیرونی قطر کی حد | 4-1/2″ سے 20″ (تقریباً 114.3 ملی میٹر ~ 508 ملی میٹر) |
| لمبائی کے زمرے | R1 (4.88–7.62m), R2 (7.62–10.36m), R3 (10.36–14.63m) |
| کنکشن کا طریقہ | تھریڈڈ کنکشن (اندرونی تھریڈ کپلنگ + بیرونی تھریڈ کیسنگ) |
| مصنوعات کی تفصیلات کی سطح (PSL) | PSL-1 (بنیادی)، PSL-2 (بہتر ٹیسٹنگ)، PSL-3 (سروس کی شدید شرائط کے لیے) |
| مینوفیکچرنگ کا عمل | گرم-رولڈ/کولڈ-سمالیس یا ERW ویلڈڈ پائپ، درست طریقے سے مشینی اور گرمی کا علاج- |
| جانچ کے تقاضے | تناؤ، چپٹا، ہائیڈرو سٹیٹک، اور غیر-تباہ کن ٹیسٹنگ (NDT) |
API 5CT کیسنگ کپلنگ کی کیمیائی ترکیب
| گریڈ | C (%) | Mn (%) | P (%) | S (%) | کروڑ (%) | Mo (%) | دوسرے |
|---|---|---|---|---|---|---|---|
| J55/K55 | 0.34–0.39 | 1.25–1.50 | 0.020 سے کم یا اس کے برابر | 0.015 سے کم یا اس کے برابر | - | - | V: 0.11–0.16 (N80) |
| N80 | 0.34–0.38 | 1.45–1.70 | 0.020 سے کم یا اس کے برابر | 0.015 سے کم یا اس کے برابر | - | - | V: 0.11–0.16 |
| L80-13Cr | 0.15–0.22 | 0.25–1.00 | 0.020 سے کم یا اس کے برابر | 0.010 سے کم یا اس کے برابر | 12.0–14.0 | - | - |
| P110 | 0.26–0.35 | 0.40–0.70 | 0.020 سے کم یا اس کے برابر | 0.010 سے کم یا اس کے برابر | 0.80–1.10 | 0.15–0.25 | - |
| Q125 | 0.35 سے کم یا اس کے برابر | 1.35 سے کم یا اس کے برابر | 0.030 سے کم یا اس کے برابر | 0.030 سے کم یا اس کے برابر | Cr/Ni شامل ہے۔ | Mo شامل | اعلی-طاقت، اعلی-سختی ڈیزائن |
API 5CT کیسنگ کپلنگ کی ٹینسائل پراپرٹیز
| گریڈ | پیداوار کی طاقت (MPa) | تناؤ کی طاقت (MPa) | لمبائی (%) | سختی کی ضرورت |
|---|---|---|---|---|
| J55 | 379–552 | 517 سے بڑا یا اس کے برابر | 20 سے بڑا یا اس کے برابر | - |
| K55 | 379–552 | 655 سے بڑا یا اس کے برابر | 20 سے بڑا یا اس کے برابر | - |
| N80 | 552–758 | 689 سے بڑا یا اس کے برابر | 20 سے بڑا یا اس کے برابر | - |
| L80 | 552–655 | 655 سے بڑا یا اس کے برابر | 20 سے بڑا یا اس کے برابر | 241 HB سے کم یا اس کے برابر |
| P110 | 758–965 | 862 سے بڑا یا اس کے برابر | 18 سے بڑا یا اس کے برابر | - |
| Q125 | 862–1034 | 931 سے بڑا یا اس کے برابر | 16 سے بڑا یا اس کے برابر | ٹرانسورس اثر توانائی 0 ڈگری پر 60J سے زیادہ یا اس کے برابر ہے۔ |
API 5CT کیسنگ کپلنگ سائز کی حد
API 5CT کیسنگ کپلنگز سے کیسنگ سائز کے لیے دستیاب ہیں۔4-1/2" سے 20"درخواست پر دستیاب دیگر جہتوں کے ساتھ۔
| کیسنگ سائز | تھریڈ کی قسم | ہم آہنگ درجات |
| 4-1/2" | STC / LTC / BTC | J55–P110 |
| 5" | STC / LTC / BTC | J55–P110 |
| 5-1/2" | STC / LTC / BTC | J55–P110 |
| 7" | STC / LTC / BTC | K55–P110 |
| 9-5/8" | LTC / BTC | N80–P110 |
| 13-3/8" | LTC / BTC | N80–P110 |
| 20" | بی ٹی سی | K55–P110 |
اپنی مرضی کے طول و عرض اور خصوصی ضروریات کو منصوبے کی وضاحتوں کے مطابق فراہم کیا جا سکتا ہے.
API 5CT اور API 5B تعمیل
بہت سے خریدار API 5CT اور API 5B کی ضروریات کو الجھا دیتے ہیں۔
- API اسپیک 5CTمواد کے درجات، طول و عرض، گرمی کے علاج کی ضروریات، اور کیسنگ اور کپلنگز کے معائنہ کے معیار کی وضاحت کرتا ہے۔
- API اسپیک 5Bدھاگے کے طول و عرض، پیمائش کے طریقہ کار، اور دھاگے کے معائنہ کے تقاضوں کی وضاحت کرتا ہے۔
مکمل مطابقت اور فیلڈ کی کارکردگی کو یقینی بنانے کے لیے دونوں معیارات پر عمل کرنا ضروری ہے۔
صحیح کیسنگ کپلنگ کا انتخاب کیسے کریں۔
API 5CT کپلنگ کا انتخاب کرتے وقت، خریداروں کو غور کرنا چاہیے:
1. کیسنگ گریڈ کی مطابقت
مکینیکل سالمیت کو برقرار رکھنے کے لیے کپلنگ گریڈ کو کیسنگ گریڈ سے مماثل ہونا چاہیے۔
2. تھریڈ کی قسم
- STC: معیاری ایپلی کیشنز
- LTC: اعلی ٹینسائل کی ضروریات
- بی ٹی سی: گہرے کنویں اور شدید خدمت
3. اچھی شرائط
تشخیص کریں:
- اچھی گہرائی
- اندرونی دباؤ
- بیرونی خاتمے کا بوجھ
- سنکنرن ماحول
- H₂S کی نمائش
4. دستاویزات کے تقاضے
اس بات کا تعین کریں کہ آیا پروجیکٹ کی وضاحتیں درکار ہیں:
- فریق ثالث-معائنہ
- اضافی این ڈی ٹی
- کھٹی-سروس کی تعمیل
- کسٹمر-مخصوص دستاویزات
کھٹی-سروس کپلنگز
ہائیڈروجن سلفائیڈ (H₂S) پر مشتمل کنوؤں کے لیے، جوڑے کو قابل اطلاق کھٹی{0}}سروس کی ضروریات کی تعمیل کرنی چاہیے۔
عام کھٹی-سروس کے درجات میں شامل ہیں:
- L80 قسم 1
- ل80 13کروڑ
- T95
پروجیکٹ کی وضاحتوں پر منحصر ہے، اضافی ضروریات جیسےNACE MR0175 / ISO 15156 تعمیلدرخواست دے سکتے ہیں.
API 5CT کیسنگ کپلنگ کی تیاری کا عمل
خام مال کی تیاری: اعلی-کوالٹی کاربن یا الائے سٹیل بلٹس (مثلاً، 37Mn5، 30CrMo) API 5CT کے مطابق۔
گرمی کا علاج: مطلوبہ طاقت اور سختی کو حاصل کرنے کے لیے معمول بنانا یا بجھانا اور ٹیمپرنگ کرنا۔
مشینی:
اندرونی تھریڈز (BOX) API 5B درستگی کے معیار کے مطابق
سروں کی ڈیبرنگ اور چیمفرنگ۔
سطح کا علاج:
سنکنرن مزاحمت کے لیے فاسفیٹنگ یا پینٹنگ؛
نقل و حمل کے دوران نقصان کو روکنے کے لیے تھریڈ پروٹیکٹر نصب کیے گئے ہیں۔
معائنہ اور کوالٹی اشورینس
شپمنٹ سے پہلے تمام جوڑے سخت کوالٹی کنٹرول کے طریقہ کار سے گزرتے ہیں۔
معائنہ کی صلاحیتیں۔
- کیمیائی ساخت کی تصدیق
- جہتی معائنہ
- بصری معائنہ
- سختی کی جانچ
- مکینیکل پراپرٹی ٹیسٹنگ
- مثبت مواد کی شناخت (PMI)
- مقناطیسی ذرہ ٹیسٹنگ (MT)
- الٹراسونک ٹیسٹنگ (UT)
- اضافی NDT جیسا کہ خریدار کے ذریعہ بیان کیا گیا ہے۔
دھاگے کا معائنہ
API Spec 5B کے تقاضوں کے مطابق کیلیبریٹڈ API گیجز کا استعمال کرتے ہوئے تھریڈز کا معائنہ کیا جاتا ہے، بشمول:
- ورکنگ گیجز
- گیجز جاؤ
- نہیں-گو گیجز
یہ دھاگے کی درست مصروفیت اور فیلڈ کی مطابقت کو یقینی بناتا ہے۔
فراہم کردہ دستاویزات
دستیاب دستاویزات میں شامل ہیں:
- مل ٹیسٹ سرٹیفکیٹ (EN 10204 Type 3.1)
- کیمیائی تجزیہ رپورٹس
- مکینیکل ٹیسٹ رپورٹس
- گرمی کے علاج کے ریکارڈ
- جہتی معائنہ رپورٹس
- تھریڈ انسپکشن رپورٹس
- NDT کی رپورٹ
- ہیٹ نمبر ٹریس ایبلٹی ریکارڈز
- پیکنگ کی فہرستیں اور شپنگ دستاویزات
ایپلی کیشنز
API 5CT کیسنگ کپلنگ بڑے پیمانے پر استعمال ہوتے ہیں:
- ساحل سمندر پر تیل اور گیس کے کنویں
- سمندر کی کھدائی کے منصوبے
- دریافت کنویں
- پیداواری کنویں
- پانی کے انجیکشن کنویں
- بہتر تیل کی وصولی کے منصوبوں
- مشرق وسطی کے ای پی سی منصوبے
- آئل فیلڈ کی دیکھ بھال اور ورک اوور آپریشنز

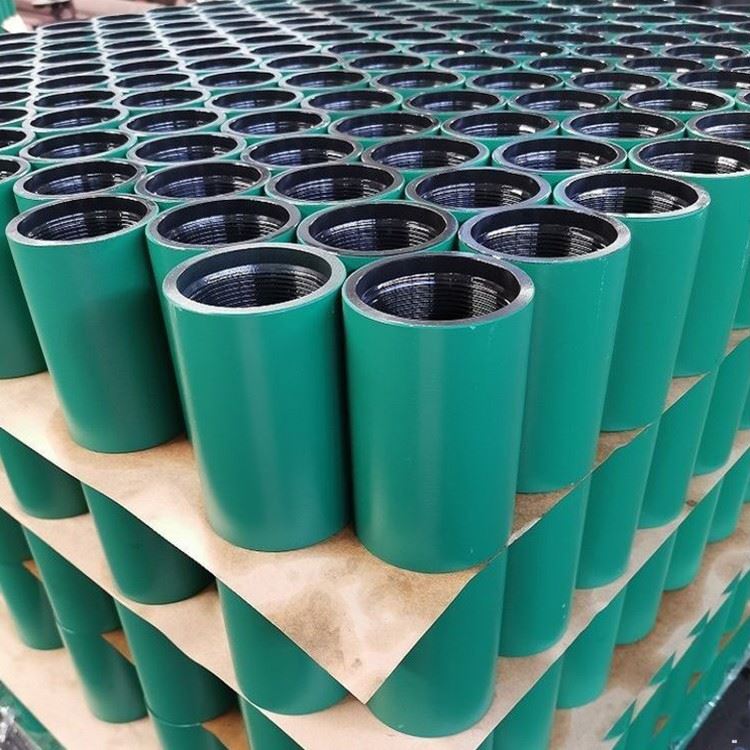

API 5CT کپلنگ فیکٹری
API 5CT کپلنگ ٹیسٹ کا سامان
API 5CT کپلنگ سرٹیفکیٹ
اکثر پوچھے گئے سوالات
API 5CT کیسنگ کپلنگ کیا ہے؟
یہ ایک تھریڈڈ کنیکٹر ہے جو مکینیکل طاقت اور دباؤ کی سالمیت کو برقرار رکھتے ہوئے دو کیسنگ پائپوں میں شامل ہونے کے لیے استعمال ہوتا ہے۔
STC، LTC، اور BTC کپلنگز میں کیا فرق ہے؟
STC معیاری سروس کے لیے موزوں ہے، LTC بہتر ٹینسائل کارکردگی فراہم کرتا ہے، اور BTC گہرے اور ہائی پریشر کنویں کے لیے اعلیٰ طاقت فراہم کرتا ہے۔
کیا کپلنگ گریڈ کو کیسنگ گریڈ سے مماثل ہونا چاہیے؟
جی ہاں مماثل درجات مناسب مکینیکل کارکردگی اور API کے تقاضوں کی تعمیل کو یقینی بناتا ہے۔
کون سے معیارات کیسنگ کپلنگز کو کنٹرول کرتے ہیں؟
API Spec 5CT مصنوعات کی ضروریات کو کنٹرول کرتا ہے، جبکہ API Spec 5B دھاگے کے طول و عرض اور معائنہ کو کنٹرول کرتا ہے۔
کیا کھٹی-سروس کپلنگ دستیاب ہیں؟
جی ہاں L80 اور T95 جوڑے عام طور پر کھٹی-سروس ایپلی کیشنز میں استعمال ہوتے ہیں، پروجیکٹ کی ضروریات کے ساتھ۔
کیا فریق ثالث-معائنوں کا اہتمام کیا جا سکتا ہے؟
جی ہاں شپمنٹ سے پہلے SGS، BV، TUV، DNV، اور Intertek معائنہ کا اہتمام کیا جا سکتا ہے۔
برآمدی آرڈرز کے ساتھ کون سی دستاویزات فراہم کی جاتی ہیں؟
MTCs، معائنہ رپورٹس، دھاگے کے معائنہ کے ریکارڈ، گرمی کے علاج کے ریکارڈ، اور مکمل سراغ لگانے کے دستاویزات فراہم کیے جا سکتے ہیں۔
کیا اپنی مرضی کے مطابق سائز اور نشانات فراہم کیے جا سکتے ہیں؟
جی ہاں حسب ضرورت طول و عرض، نشانات، پیکیجنگ، اور دستاویزات درخواست پر دستیاب ہیں۔
