API 5CT J55 پیٹرولیم کیسنگ پائپ
API 5CT J55 پیٹرولیم کیسنگ پائپ کیا ہے؟
تعریف:J55 کا حصہ ہے۔گروپ 1API 5CT تفصیلات کا۔ یہ کم-سے-درمیانی طاقت والا فولاد ہے۔
اہم خصوصیات:یہ انتہائی ورسٹائل اور لاگت-موثر ہے۔ N80 یا P110 کے مقابلے میں اس کی کم طاقت کی وجہ سے، یہ ایسے ماحول میں استعمال ہوتا ہے جہاں انتہائی تناؤ یا اندرونی دباؤ کا سامنا نہیں ہوتا ہے۔
موازنہ:یہ گریڈ سے بہت ملتا جلتا ہے۔K55. بنیادی فرق یہ ہے کہ K55 (95,000 psi) کے مقابلے J55 میں کم از کم تناؤ کی طاقت کی ضرورت (75,000 psi) ہے۔
API 5CT J55 رنگین کوڈ
ڈرلنگ رگ پر درست شناخت کو یقینی بنانے کے لیے، API ایک مخصوص کلر مارکنگ سسٹم استعمال کرتا ہے:
| جزو | رنگ کی شناخت |
| پائپ باڈی | ایک روشن سبز بینڈ |
| جوڑا | پورے جوڑے کو برائٹ گرین پینٹ کیا گیا ہے۔ |
کیمیکل کمپوزیشن اور مکینیکل پراپرٹیز
کیمیائی ساخت (%)
| گریڈ | فاسفورس (P) | سلفر (S) | کاربن / مینگنیج |
| J55 | 0.030% سے کم یا اس کے برابر | 0.030% سے کم یا اس کے برابر | کارخانہ دار کی پسند (معیاری کاربن سٹیل) |
مکینیکل پراپرٹیز
| جائیداد | امپیریل یونٹس | میٹرک یونٹس |
| پیداوار کی طاقت (کم سے کم - زیادہ سے زیادہ) | 55,000 - 80,000 psi | 379 – 552 ایم پی اے |
| تناؤ کی طاقت (کم سے کم) | 75,000 psi | 517 ایم پی اے |
| لمبا ہونا | API فارمولہ کے مطابق حساب کیا جاتا ہے۔ | API فارمولہ کے مطابق حساب کیا جاتا ہے۔ |
تفصیلات اور سائز چارٹ: J55 کیسنگ اور نلیاں
عام نلیاں کے سائز (پیداوار)
| OD (انچ) | او ڈی (ملی میٹر) | وزن (lb/ft) | دیوار کی موٹائی (ملی میٹر) | کنکشن |
| 2-3/8" | 60.3 | 4.60 | 4.83 | NU/EUE |
| 2-7/8" | 73.0 | 6.40 | 5.51 | NU/EUE |
| 3-1/2" | 88.9 | 9.20 | 6.45 | NU/EUE |
| 4-1/2" | 114.3 | 12.60 | 6.88 | NU/EUE |
عام کیسنگ سائز (ساختی)
| OD (انچ) | او ڈی (ملی میٹر) | وزن (lb/ft) | دیوار کی موٹائی (ملی میٹر) | کنکشن |
| 4-1/2" | 114.3 | 9.50 - 11.60 | 5.21 - 6.35 | ایس ٹی سی / ایل ٹی سی |
| 5-1/2" | 139.7 | 14.00 - 15.50 | 6.22 - 6.98 | ایس ٹی سی / ایل ٹی سی |
| 7" | 177.8 | 20.00 - 23.00 | 6.91 - 8.05 | STC / LTC / BTC |
| 8-5/8" | 219.1 | 24.00 - 32.00 | 6.71 - 8.94 | STC / BTC |
| 9-5/8" | 244.5 | 36.00 - 40.00 | 7.92 - 8.94 | LTC / BTC |
| 13-3/8" | 339.7 | 48.00 - 54.50 | 8.38 - 9.65 | STC / BTC |
| 20" | 508.0 | 94.00 | 11.13 | بی ٹی سی |
API 5CT J55 کنکشنز
J55 پائپ عام طور پر معیاری API تھریڈ پروفائلز استعمال کرتے ہیں، حالانکہ اگر درخواست کی جائے تو پریمیم تھریڈز کو لاگو کیا جا سکتا ہے۔
کیسنگ کے لیے:
STC (مختصر دھاگہ جوڑا):کم کنویں ایپلی کیشنز کی وجہ سے J55 کے لیے سب سے زیادہ عام۔
LTC (لمبا دھاگہ جوڑا):استعمال کیا جاتا ہے جب اعلی مشترکہ طاقت کی ضرورت ہوتی ہے.
بی ٹی سی (بٹریس تھریڈ کپلڈ):دھاگے کو "پُل-باہر" روکنے کے لیے بھاری تاروں کے لیے استعمال کیا جاتا ہے۔
نلیاں لگانے کے لیے:
NU (غیر-پریشان):پائپ کے اختتام پر براہ راست تھریڈڈ۔
EUE (ایکسٹرنل اپ سیٹ اینڈ):جوڑوں کی مضبوطی کو بڑھانے کے لیے تھریڈنگ سے پہلے سروں کو گاڑھا کیا جاتا ہے (سب سے عام نلیاں کا کنکشن)۔
J55 کے لیے حوالہ معائنہ
J55 معیاری معائنہ پروٹوکول کی پیروی کرتا ہے۔PSL-1(مصنوعات کی تفصیلات کی سطح 1):
بصری معائنہ:سطح کے نقائص جیسے سیون، گڑھے اور مکینیکل نقصان کی جانچ کرنا۔
ہائیڈروسٹیٹک ٹیسٹ:سیل کی سالمیت کی تصدیق کے لیے ہر جوڑ کا دباؤ-پانی سے ٹیسٹ کیا جاتا ہے۔
جہتی چیک:بیرونی قطر (OD)، دیوار کی موٹائی، اور لمبائی کی پیمائش۔
ڈرفٹ ٹیسٹ:ٹولز کے لیے اندرونی کلیئرنس کو یقینی بنانے کے لیے پائپ کے ذریعے ایک مینڈریل کا گزرنا۔
تھریڈ گیجنگ:API-مصدقہ گیجز کا استعمال کرتے ہوئے تھریڈ لیڈ، ٹیپر، اور اونچائی کی تصدیق کرنا۔
NDT (غیر-تباہ کن جانچ):اندرونی خامیوں کا پتہ لگانے کے لیے عام طور پر الیکٹرو میگنیٹک (EMI) یا الٹراسونک (UT) ٹیسٹنگ شامل ہوتی ہے۔
API 5CT J55 OCTG ٹیسٹ کے سازوسامان

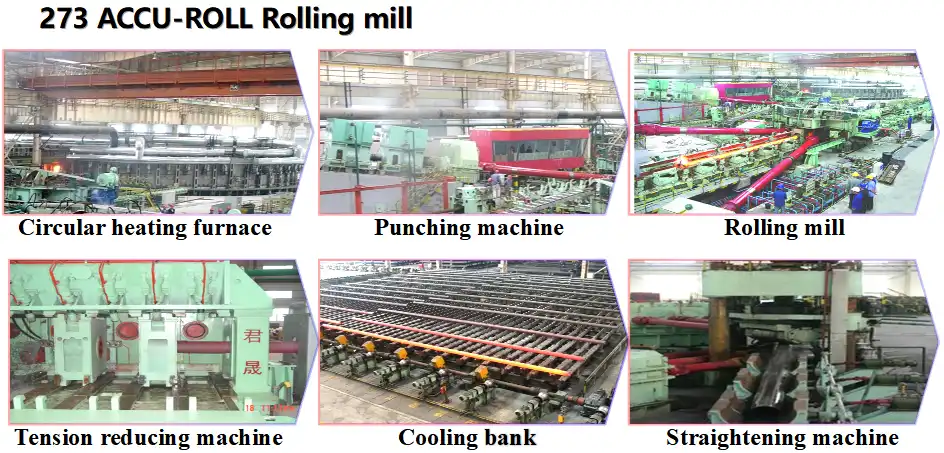

API 5CT J55 آئل کنواں کیسنگ فیکٹری
API 5CT J55 آئل ویل کیسنگ اسٹیل پائپ سرٹیفکیٹ
اکثر پوچھے گئے سوالات
API 5CT J55 کی پیداوار کی طاقت کیا ہے؟
API 5CT J55 کیسنگ کی کم از کم پیداوار کی طاقت 379 MPa (تقریباً 55,000 psi) ہے، جس کی پیداواری طاقت کی حد 379 سے 552 MPa ہے، جو API SPEC 5CT معیار میں متعین J55 سٹیل گریڈ کے لیے مکینیکل پراپرٹی کی ضروریات کو پورا کرتی ہے۔
کے درمیان کیا فرق ہےK55اور J55؟
J55 اور K55 درمیانے-طاقت کے کاربن اسٹیل آئل کیسنگ پائپ کے دو درجے ہیں جو API 5CT معیار کے تحت بیان کیے گئے ہیں۔ ان کے اہم اختلافات درج ذیل ہیں:
مکینیکل پراپرٹیز: دونوں گریڈز 379–552 MPa کی پیداواری طاقت کی حد میں شریک ہیں۔ تاہم، K55 کے پاس 655 MPa سے زیادہ یا اس کے برابر کی ٹینسائل طاقت ہے-جو کہ J55 کے 552 MPa سے زیادہ یا اس کے برابر ہے-جس کے نتیجے میں تناؤ اور گرنے کی اعلیٰ مزاحمت ہوتی ہے۔
کیمیائی ساخت: K55 (1.25–1.50%) میں مینگنیج کا مواد J55 (0.85–1.00%) سے زیادہ ہے۔ مزید برآں، K55 کے کچھ مختلف قسموں میں بہتر کارکردگی فراہم کرنے کے لیے مائیکرو-الائینگ عناصر-جیسے وینیڈیم-شامل ہوتے ہیں۔
قابل اطلاق: J55 ایک قیمت-مؤثر آپشن ہے جو اتلی کنویں اور کم-دباؤ کے کام کرنے والے حالات کے لیے موزوں ہے، جب کہ K55 کو درمیانے-سے-گہرے کنوؤں اور زیادہ-دباؤ والے ماحول کے لیے ڈیزائن کیا گیا ہے، جو اعلیٰ سطح کی حفاظت پیش کرتا ہے۔
متبادل: K55 J55 کے متبادل کے طور پر کام کر سکتا ہے۔ تاہم، ریورس ممکن نہیں ہے.
