تیل اور گیس کے شعبے میں تکنیکی انجینئر یا پروکیورمنٹ مینیجر کے لیے،کی تھرمل چالکتاAPI 5L X65یہ صرف طبیعیات کا مستقل نہیں ہے۔ یہ ایک اہم متغیر ہےبہاؤ کی یقین دہانی، موصلیت کا ڈیزائن، اور ویلڈنگ کی سالمیت۔
تکنیکی قدر
API 5L X65 ایک اعلی-کم طاقت-الائے (HSLA) کاربن اسٹیل ہے۔ اس کی تھرمل چالکتا عام طور پر کمرے کے درجہ حرارت (تقریبا. 20 ڈگری /68 ڈگری ایف) پر درج ذیل رینج میں آتی ہے۔
تھرمل چالکتا (λ): 30 سے 50 W/(m·K)
امپیریل یونٹس: 17.3 سے 28.9 BTU/(hr·ft· ڈگری F)
بیرون ملک خریداروں کی دیکھ بھال کیوں: "بہاؤ کی یقین دہانی" درد کا نقطہ
توانائی کی صنعت میں، "فلو ایشورنس" پائپ لائن آپریٹرز کے لیے سب سے بڑا درد سر ہے۔ یہاں X65 کی تھرمل چالکتا اس درد کا مرکز کیوں ہے:
A. روکنا موم اور ہائیڈریٹس (تیل اور گیس کا جال)
درد کا نقطہ:خام تیل میں پیرافین (موم) ہوتا ہے، اور قدرتی گیس ہائیڈریٹس بنا سکتی ہے۔ اگر سیال سے گرمی X65 سٹیل پائپ کے ذریعے ٹھنڈی گرد کی مٹی یا سمندری پانی میں جاتی ہے تو سیال کا درجہ حرارت گر جاتا ہے۔ ایک بار جب یہ "کلاؤڈ پوائنٹ" سے ٹکرا جاتا ہے، تو موم ٹھوس ہونا شروع کر دیتا ہے، پائپ لائن کو بند کر دیتا ہے۔
پیشہ ورانہ حل:کی مطلوبہ موٹائی کا حساب لگانے کے لیے انجینئرز X65 تھرمل چالکتا ویلیو کا استعمال کرتے ہیں۔3LPE، 3LPP، یا Polyurethane (PU) موصلیت. گرمی کی منتقلی کی شرح کو سمجھنا انہیں طویل-دوری کی نقل و حمل کے لیے سیال کو اہم درجہ حرارت سے اوپر رکھنے کی اجازت دیتا ہے۔
B. تھرمل توسیع اور بکلنگ
درد کا نقطہ:ہائی تھرمل چالکتا کا مطلب ہے کہ پائپ تیزی سے گرم ہو جاتا ہے۔ اعلی-درجہ حرارت کی خدمت میں، X65 پائپ لائنیں پھیلتی ہیں۔ اگر پائپ لائن محدود ہے، تو یہ "لیٹرل بکلنگ" کی طرف جاتا ہے، جو تباہ کن ساختی ناکامی کا سبب بن سکتا ہے۔
پیشہ ورانہ حل:درست تھرمل ڈیٹا انجینئرز کو ڈیزائن کرنے کی اجازت دیتا ہے۔توسیعی لوپسیا صحیح کی وضاحت کریں۔بیک فل موادتھرمل کشیدگی کو منظم کرنے کے لئے.
ویلڈنگ اور حرارت پر اثر-متاثرہ زون (HAZ)
تعمیراتی ٹیم کے لیے، تھرمل چالکتا حکم دیتا ہے۔ویلڈیبلٹی.
حرارت کی کھپت:چونکہ X65 میں سٹینلیس سٹیل کے مقابلے نسبتاً زیادہ تھرمل چالکتا ہے، لہٰذا ویلڈ پول سے گرمی تیزی سے ختم ہو جاتی ہے۔
خطرہ:فاسٹ کولنگ کی شرح کے قیام کی قیادت کر سکتے ہیںمارٹینائٹ(ایک ٹوٹنے والا مائیکرو-سٹرکچر) ہیٹ-متاثرہ زون میں، ویلڈ کو کریک کرنے کا خطرہ بناتا ہے۔
GNEE مشورہ:یہی وجہ ہے۔پہلے سے گرم کرنااورپوسٹ-ویلڈ ہیٹ ٹریٹمنٹ (PWHT)اکثر X65 PSL2 پائپوں کے لیے مخصوص کیے جاتے ہیں- ٹھنڈک کی شرح کو کم کرنے اور ایک سخت، نرم جوڑ کو یقینی بنانے کے لیے۔
GNEE سے X65 کا ماخذ کیوں؟
ہم سمجھتے ہیں کہ آپ کا پروجیکٹ صرف "اسٹیل خریدنے" کے بارے میں نہیں ہے-یہ 30 سال تک چلنے والے سسٹم کی انجینئرنگ کے بارے میں ہے۔
تکنیکی ڈیٹا شیٹس:ہم اپنے تمام API 5L X65 پائپوں کے لیے جامع تھرمل اور مکینیکل ڈیٹا فراہم کرتے ہیں۔
کوٹنگ انضمام:ہم انٹیگریٹڈ پیش کرتے ہیں۔3LPE/3LPP/FBEکوٹنگ کی خدمات، اس بات کو یقینی بناتے ہوئے کہ پائپ کے مل سے نکلنے سے پہلے آپ کی تھرمل موصلیت کی ضروریات پوری ہو جائیں۔
انجینئرنگ سپورٹ:ہماری ٹیم ہمارے مل ٹیسٹ سرٹیفکیٹس سے مخصوص CEQ (کاربن ایکوئیلنٹ) اقدار فراہم کر سکتی ہے تاکہ آپ کے ویلڈنگ انجینئرز کو گرمی کی کھپت کا انتظام کرنے میں مدد مل سکے۔
کیا آپ ایک اعلی-درجہ حرارت یا زیر سمندر پائپ لائن ڈیزائن کر رہے ہیں؟
مکمل X65 تھرمل ڈیٹا شیٹ کے لیے ہمارے ٹیکنیکل ڈیپارٹمنٹ سے رابطہ کریں۔

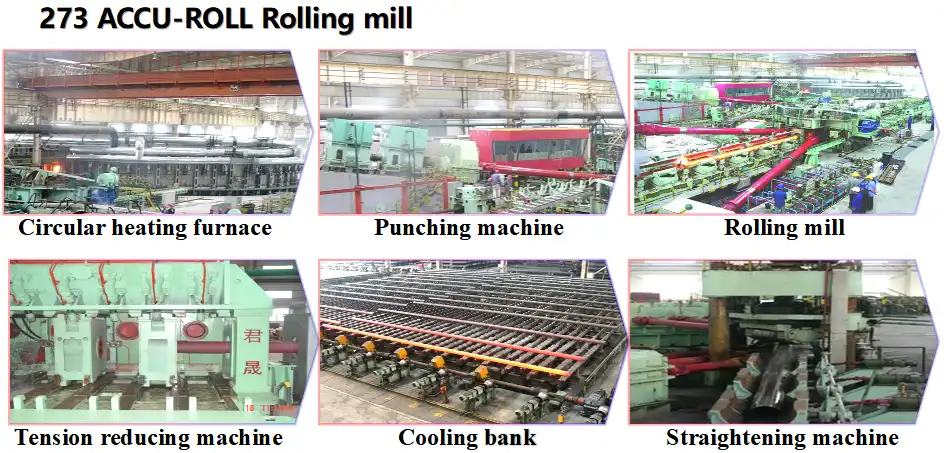

GNEE API X65 پائپ لائن پروسیس لائن
GNEE API 5L X65 کاربن اسٹیل پائپ لائن ٹیسٹ سازوسامان
GNEE API 5L X65 آئل پائپ سرٹیفکیٹ
اکثر پوچھے گئے سوالات
سوال: کیا "PSL2" کی سطح X65 کی تھرمل چالکتا کو تبدیل کرتی ہے؟
A:نمبر PSL2 بنیادی طور پر سختی (امپیکٹ ٹیسٹنگ) اور ٹریس ایبلٹی کو متاثر کرتا ہے۔ بنیادی تھرمل چالکتا PSL1 جیسی ہی رہتی ہے، کیونکہ لوہے کا مواد تقریباً ایک جیسا ہے۔
سوال: مجھے اپنے ذیلی منصوبے کے لیے درست چالکتا کی ضرورت کیوں ہے؟
A:کا حساب لگانے کے لیے یہ ضروری ہے۔مجموعی طور پر حرارت کی منتقلی کا گتانک (U-قدر). اس کے بغیر، آپ موصلیت کی کوٹنگ کو درست طریقے سے نہیں بتا سکتے، جو آپ کی پائپ لائن کو جمنے یا گہرے پانی میں موم کرنے کا باعث بن سکتا ہے۔
