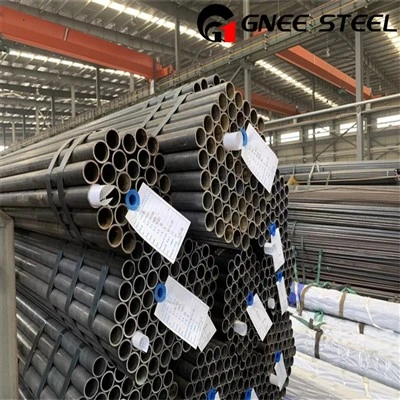

API 5L X65 لائن پائپ

API 5L X65 (L450) API 5L تفصیلات کے اندر ایک پریمیم ہائی-طاقت لائن پائپ گریڈ کی نمائندگی کرتا ہے۔ ہائی-پریشر انرجی ٹرانسمیشن کے لیے تیار کیا گیا ہے، یہ 450 MPa (65,300 psi) کی کم از کم پیداوار کی طاقت اور کم از کم 535 MPa (77,600 psi) کی ٹینسائل طاقت کا حامل ہے۔ پروجیکٹ کی ضروریات پر منحصر ہے، یہ کئی درجہ بندیوں میں دستیاب ہے، بشمول PSL1 X65 کے ساتھ ساتھ PSL2 X65Q اور X65M، جو اسے تیل اور گیس پائپ لائن کے طویل{19}}انفراسٹرکچر کے لیے سنگ بنیاد بناتا ہے۔

انکوائری بھیجنے

چیٹ اب

مصنوعات کا تعارف

API 5L X65 لائن پائپ: تصریحات، خواص، اور کھٹی سروس کے لیے حتمی گائیڈ

API 5L X65 لائن پائپ(بھی کہا جاتا ہے۔L450 پائپ) ایک اعلی-طاقت والا کاربن اسٹیل گریڈ ہے جو بڑے پیمانے پر تیل اور گیس کی صنعت میں آکسیجن، پانی اور تیل کی نقل و حمل کے لیے استعمال ہوتا ہے۔ 65,300 psi (450 MPa) کی کم از کم پیداواری طاقت کے ساتھ، یہ گریڈ B یا X42 کے مقابلے وزن کے تناسب سے-سے-بہترین طاقت پیش کرتا ہے، جو اسے طویل-فاصلے، ہائی-پریشر پائپ لائنوں کے لیے ترجیحی انتخاب بناتا ہے۔

اس گائیڈ میں، ہم کیمیائی ساخت سے لے کر PSL1 اور PSL2 کے درمیان اہم فرق تک ہر چیز کا احاطہ کرتے ہیں، اور جدید توانائی کے بنیادی ڈھانچے کے لیے X65 کیوں ضروری ہے۔

ہم سپلائی کرتے ہیں۔

معیاری: API 5L؛

گریڈ: PSL1 X65، PSL2 X65Q، اور PSL2 X65M؛

پائپ کی قسم: سیملیس اور LSAW (SAWL)، SSAW (SAWH)، DSAW؛

طول و عرض: 0.405 انچ - 84 انچ؛

دیوار کی موٹائی: STD، XS، XXS، شیڈول 10 - شیڈول 160؛

کوٹنگ: پینٹ، جستی، ایف بی ای، 3 ایل پی ای، وغیرہ۔

API 5L X65 کیمیکل کمپوزیشن (PSL1 بمقابلہ PSL2)

X65 کی کیمسٹری کو ویلڈیبلٹی اور سختی کو یقینی بنانے کے لیے سختی سے کنٹرول کیا جاتا ہے۔ PSL2 پائپوں میں فاسفورس اور سلفر مواد کے لیے زیادہ سخت تقاضے ہوتے ہیں۔

عنصر	PSL1 (زیادہ سے زیادہ %)	PSL2 - ہموار (زیادہ سے زیادہ %)	PSL2 - ویلڈڈ (زیادہ سے زیادہ %)
کاربن (C)	0.28	0.24	0.22
مینگنیز (Mn)	1.40	1.45	1.45
فاسفورس (P)	0.030	0.025	0.025
سلفر (S)	0.030	0.015	0.015
سلکان (Si)	0.45	0.45	0.45

نوٹ: PSL2 کے لیے، بہترین فیلڈ ویلڈنگ کو یقینی بنانے کے لیے کاربن ایکوئیلنٹ (CEQ) عام طور پر 0.43 تک محدود ہے۔

مکینیکل پراپرٹیز: پیداوار اور تناؤ کی طاقت

X65 اعلی-تناؤ والے ماحول کے لیے درکار اعلی کارکردگی فراہم کرتا ہے۔

جائیداد	پی ایس ایل 1 کے تقاضے	پی ایس ایل 2 کے تقاضے
پیداوار کی طاقت (منٹ)	65,300 psi (450 MPa)	65,300 - 79,800 psi
تناؤ کی طاقت (منٹ)	77,500 psi (535 MPa)	77,500 - 110,200 psi
لمبا ہونا	کراس-سیکشنل ایریا کی بنیاد پر	کراس-سیکشنل ایریا کی بنیاد پر
امپیکٹ ٹیسٹ (CVN)	ضرورت نہیں ہے۔	0 ڈگری یا -20 ڈگری پر لازمی

API 5L X65 لائن پائپ کی مختلف سطحیں: سروس انوائرمنٹ لیولز

جسمانی طاقت سے ہٹ کر، X65 پائپوں کو "میڈیا" کے ذریعہ درجہ بندی کیا جاتا ہے جو وہ لے جاتے ہیں۔

معیاری سروس:"سویٹ سروس" کے لیے استعمال کیا جاتا ہے (بغیر H2S کے تیل یا گیس)۔

کھٹی سروس (X65MS / X65QS):

ضرورت:کی تعمیل کرنی ہوگی۔NACE MR0175/ISO 15156.

خصوصیت:خاص طور پر مزاحمت کے لیے ڈیزائن کیا گیا ہے۔ایچ آئی سی(ہائیڈروجن-انڈیوسڈ کریکنگ) اورایس ایس سیہائیڈروجن سلفائیڈ (H2S) کی وجہ سے (سلفائیڈ اسٹریس کریکنگ)۔

آف شور سروس (X65O):

زیر سمندر پائپ لائنوں کے لیے ڈیزائن کیا گیا ہے جہاں بیرونی دباؤ اور موڑنے کا دباؤ انتہائی ہے۔ ان پائپوں میں "گول پن-سے باہر-اور دیوار کی موٹائی پر زیادہ سخت رواداری ہے۔

API 5L X65 لائن پائپوں کی جانچ اور معائنہ

کیمیائی ساخت کا تجزیہ

پائپ بننے سے پہلے، اسٹیل کی حرارت کا تجزیہ کیا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ API 5L معیارات پر پورا اترتا ہے۔

تصدیق شدہ عناصر:کاربن (C)، مینگنیج (Mn)، فاسفورس (P)، سلفر (S)، اور سلکان (Si)۔

کاربن مساوی (CEQ):PSL2 کے لیے، CEQ (عام طور پر 0.43 سے کم یا اس کے برابر) کا حساب لگایا جاتا ہے تاکہ اس بات کو یقینی بنایا جا سکے کہ پائپ بغیر کریکنگ کے فیلڈ میں آسانی سے ویلڈ ایبل رہے۔

مکینیکل پراپرٹی ٹیسٹنگ

یہ ٹیسٹ اس بات کی تصدیق کرتے ہیں کہ X65 پائپ اپنے درجہ بند دباؤ اور ماحولیاتی تناؤ کو سنبھال سکتا ہے۔

ٹیسٹ کی قسم	تفصیل	X65 کی ضرورت
ٹینسائل ٹیسٹ	ایک نمونہ اس وقت تک کھینچنا جب تک کہ یہ ٹوٹ نہ جائے۔	پیداوار: 450 MPa سے زیادہ یا اس کے برابر؛ ٹینسائل: 535 MPa سے زیادہ یا اس کے برابر
CVN امپیکٹ ٹیسٹ	کم درجہ حرارت پر سختی کی پیمائش (صرف PSL2)۔	جذب شدہ توانائی (جولز) 0 ڈگری یا -20 ڈگری پر
گائیڈڈ بینڈ ٹیسٹ	فیوژن کوالٹی کو چیک کرنے کے لیے ویلڈ زون کو موڑنا۔	ویلڈ میں کوئی دراڑ یا سوراخ نہیں ہے۔
ڈی ڈبلیو ٹی ٹی	بڑے قطر کے پائپوں کے لیے ڈراپ ویٹ ٹیئر ٹیسٹ۔	اس بات کو یقینی بنانے کے لیے کہ پائپ نرمی میں ناکام ہو جائے، نہ کہ ٹوٹنے والے طریقے سے

ہائیڈروسٹیٹک ٹیسٹنگ (پریشر ٹیسٹ)

API 5L X65 پائپ کی ہر ایک لمبائی کو مل میں ہائیڈرو سٹیٹک ٹیسٹ سے گزرنا چاہیے۔

عمل:پائپ پانی سے بھرا ہوا ہے اور کم از کم 5-10 سیکنڈ تک ایک مخصوص سطح (عام طور پر پیداوار کی طاقت کا 90٪) تک دباؤ ڈالا جاتا ہے۔

مقصد:اس بات کی تصدیق کرنے کے لیے کہ پائپ باڈی یا ویلڈ سیون میں کوئی لیک یا ساختی کمزوری نہیں ہے۔

غیر-تباہ کن جانچ (NDT)

NDT پائپ کو نقصان پہنچائے بغیر اندرونی اور سطحی نقائص کو تلاش کرنے کے لیے استعمال کیا جاتا ہے۔

الٹراسونک ٹیسٹنگ (UT):ویلڈ سیون اور پائپ کے سروں میں اندرونی خامیوں کا پتہ لگانے کا بنیادی طریقہ۔

ریڈیوگرافک ٹیسٹنگ (X-Ray):اکثر پائپ کے سروں کے ویلڈ کوالٹی کا معائنہ کرنے یا UT کے نتائج کی تصدیق کے لیے استعمال کیا جاتا ہے۔

مقناطیسی ذرہ معائنہ (MPI):پائپ کے سروں یا بیولڈ کناروں پر سطح کی دراڑوں کا پتہ لگانے کے لیے خاص طور پر استعمال کیا جاتا ہے۔

جہتی اور بصری معائنہ

یہاں تک کہ اگر کیمسٹری کامل ہے، پائپ فیلڈ کی تنصیب کے لیے جسمانی طور پر درست ہونا چاہیے۔

قطر اور دیوار کی موٹائی:اس بات کو یقینی بنانے کے لیے کہ وہ API 5L رواداری کو پورا کرتے ہیں کیلیبریٹڈ مائکرو میٹرز اور ٹیپس کا استعمال کرتے ہوئے چیک کیا گیا۔

سیدھا پن:کسی جھکنے کو یقینی بنانے کے لیے تصدیق شدہ، جو پائپ لائن کی سیدھ میں مداخلت کرے گی۔

بیول زاویہ:فیلڈ ویلڈنگ کے لیے سروں کا معائنہ اس بات کو یقینی بنانے کے لیے کیا جاتا ہے کہ وہ درست زاویہ (عام طور پر 30 ڈگری یا 37.5 ڈگری) پر ہیں۔

بصری سطح کی جانچ:لیمینیشنز، خارشوں یا گہری خروںچوں کا معائنہ کرنا جو پائپ کی مضبوطی سے سمجھوتہ کر سکتے ہیں۔

کھٹی سروس کے لیے خصوصی ٹیسٹنگ (X65MS / X65QS)

اگر پائپ کا مقصد H2S ماحول کے لیے ہے، تو اضافی "Sour Service" ٹیسٹ لازمی ہیں:

HIC (ہائیڈروجن-انڈیوسڈ کریکنگ):NACE TM0284۔

SSC (سلفائیڈ اسٹریس کریکنگ):NACE TM0177۔

سختی ٹیسٹ:عام طور پر زیادہ سے زیادہ تک محدود22 HRC (250 HV10)ٹوٹنا کو روکنے کے لئے.

اپنے X65 پائپ کو GNEE پائپ سے کیوں ماخذ کریں؟

کے ایک سرکردہ سپلائر کے طور پرAPI 5L X65 لائن پائپ، ہم یقینی بناتے ہیں:

مل ٹیسٹ سرٹیفکیٹ (MTC)ہر آرڈر کے ساتھ فراہم کیا گیا ہے (EN 10204 3.1 یا 3.2)۔

آسان فیلڈ فٹ-اور ویلڈنگ کے لیے سخت جہتی رواداری۔

ہمارے SMLS اور LSAW پائپوں کے وسیع اسٹاک سے تیز ترسیل۔

آج ہی اپنے X65 پروجیکٹ کے لیے ایک اقتباس حاصل کریں۔

GNEE پائپ پروسیس لائن

GNEE Pipe Process Line

GNEE پائپ ٹیسٹ کا سامان

GNEE Pipe Test Equipments

GNEE پائپ سرٹیفکیٹ

GNEE Pipe Certificate

اکثر پوچھے گئے سوالات

کیا API 5L X65 H2S (Sour Service) کے لیے موزوں ہے؟

معیاری X65 نہیں ہے۔ H2S ماحول کے لیے، آپ کو بتانا ضروری ہے۔API 5L X65MS یا X65QS(NACE MR0175 کے مطابق)۔ یہ پائپ HIC (ہائیڈروجن-انڈیوسڈ کریکنگ) اور SSCC ٹیسٹنگ سے گزرتے ہیں۔
