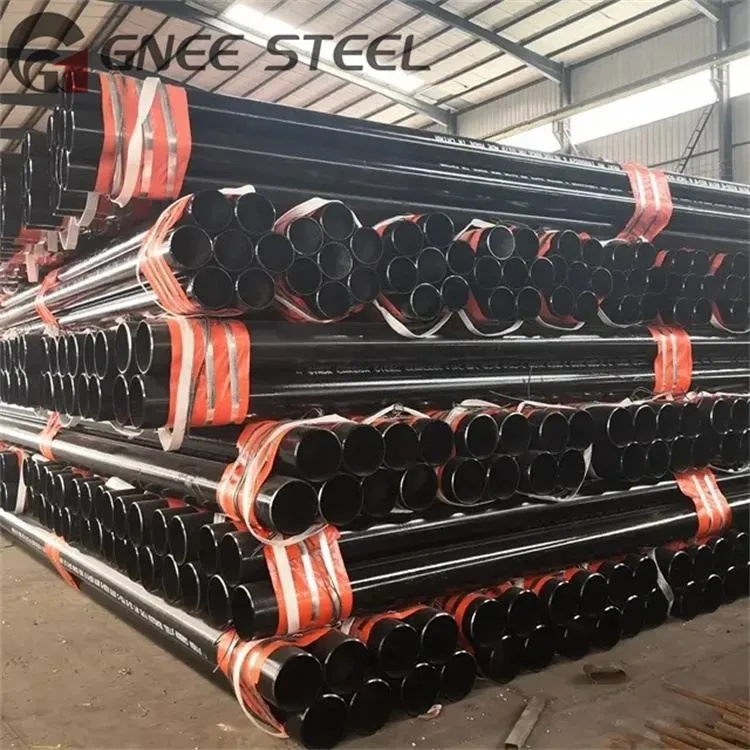

A106 گریڈ B کاربن اسٹیل سیملیس پائپ

106B سیملیس سٹیل پائپ کی کیمیائی ترکیب: کاربن 0.30 سے کم یا اس کے برابر، مینگنیج: 0.29~1۔{11}} 6، فاسفورس: 0 سے کم یا اس کے برابر۔{15}}35، سلفر: 0 سے کم یا اس کے برابر۔ {21}}.10، کرومیم: 0.40 سے کم یا اس کے برابر، نکل: 0.40 سے کم یا اس کے برابر، تانبا: 0.40 سے کم یا اس کے برابر، مولیبڈینم: 0.15 سے کم یا اس کے برابر، وینڈیم: 0.08 سے کم یا اس کے برابر، تناؤ کی طاقت: 415MPa سے زیادہ یا اس کے برابر، پیداوار کی طاقت: 240MPa، بیرونی قطر 21.3~762mm، دیوار کی موٹائی 3.0~140mm،
A106 Gr B ہموار کاربن اسٹیل پائپاچھی میکانی خصوصیات اور سنکنرن مزاحمت ہے. یہ عام طور پر پائپ لائن کے اجزاء کی تیاری کے لیے استعمال ہوتا ہے جن کو اعلی درجہ حرارت اور دباؤ کو برداشت کرنے کی ضرورت ہوتی ہے، جیسے تیل اور گیس کی ریفائنریز، پاور پلانٹس، اور ہائی پریشر سیال نقل و حمل کی پائپ لائنز۔

ASME SA / ASTM A106 GR.B کاربن اسٹیل سیملیس پائپ اور ٹیوبیں کیمیائی ساخت :

کیمیائی ساخت (%)
گریڈ	C(زیادہ سے زیادہ)	ملین	سی(منٹ)	Cu(زیادہ سے زیادہ)	نی(زیادہ سے زیادہ)	Cr(زیادہ سے زیادہ)	Mo(زیادہ سے زیادہ)	V(زیادہ سے زیادہ)	P(زیادہ سے زیادہ)	S(زیادہ سے زیادہ)
B	0.3	0.29~1.06	0.1	0.4	0.4	0.4	0.15	0.08	0.035	0.035

A 106 گریڈ B IBR پائپ اور نلیاں مکینیکل خصوصیات:

مشینی خصوصیات:
گریڈ	تناؤ کی طاقت (Mpa)، کم سے کم۔	پیداوار کی طاقت (Mpa)، کم سے کم۔
B	415	240

کاربن اسٹیل سیملیس پریشر پائپ اور ٹیوبوں کی رواداری:

این پی ایس	1/8″ سے 1 1/2″	1 1/2″ سے 4″ سے زیادہ	4″ سے 8″ سے زیادہ	8″ سے 18″ سے زیادہ	18″ سے 26″ سے زیادہ	26″ سے 34″ سے زیادہ	34″ سے 48″ سے زیادہ
OD رواداری	+/- 0.4	+/- 0.8	+1.6, -0.8	+2.4, -0.8	+3.2, -0.8	+4.0, -0.8	+4.8, -0.8
ڈبلیو ٹی رواداری	+/- 12.5%
وزن برداشت کرنا	+10%, -3.5%

A106 گریڈ B سیملیس پائپ

دیوار کی موٹائی کے مثبت انحراف کا کوئی معیار نہیں ہے، لیکن وزن کی حد ہے۔ کسی بھی اسٹیل پائپ کا وزن مخصوص قیمت کے 10% سے زیادہ اور 3.5% سے کم نہیں ہونا چاہیے۔
لمبائی: فکسڈ لینتھ سٹیل پائپوں کی اجازت شدہ لمبائی انحراف +6/-0ملی میٹر ہے۔
موڑ: تیار پائپ کافی سیدھا ہونا چاہیے۔
اختتامی شکل: جب تک کہ دوسری صورت میں وضاحت نہ کی گئی ہو، سٹیل کے پائپ درج ذیل دفعات کے مطابق فراہم کیے جائیں گے:
48.3 ملی میٹر سے کم یا اس کے برابر اسٹیل پائپ اختیاری ہیں۔ دیوار کی تمام موٹائی کے پائپ کے سروں کو چپٹے سرے کے چہروں یا بیولز کے ساتھ چپٹے سرے کے چہروں میں کاٹا جانا چاہیے۔
60.3 ملی میٹر سے زیادہ یا اس کے برابر اسٹیل پائپوں کے لیے، پائپ کی دیوار کی موٹائی موٹی پائپوں سے زیادہ نہیں ہونی چاہیے اور اس کے سرے کے چہرے بیولز کے ساتھ فلیٹ ہونے چاہئیں۔ پائپ کے محور کی عمودی لکیر پر کھڑے بیول کے ہموار سرے کا بیول زاویہ 30 ڈگری +5/-0 ڈگری ہے، جس کا جڑ کا کند کنارہ 1.6±0.8mm ہے۔ اسٹیل پائپ 60.3 ملی میٹر سے زیادہ یا اس کے برابر ہیں۔ جب پائپ کی دیوار کی موٹائی گاڑھے ہوئے پائپ سے زیادہ ہو تو اسے چپٹے سروں میں کاٹ دینا چاہیے۔
