نلیاں اور کیسنگ کپلنگ گریڈ کلر کوڈ کیا ہے؟

تیل اور گیس کی صنعت میں، جہاں پائپ کے مختلف درجات اکثر کھلی آنکھ سے ایک جیسے نظر آتے ہیں،API 5CT کلر کوڈنگایک اہم حفاظتی نظام کے طور پر کام کرتا ہے۔ کپلنگ اور پائپ باڈی پر یہ رنگین بینڈ رگ کے عملے کو اسٹیل کے درجے کی تیزی سے شناخت کرنے کی اجازت دیتے ہیں، تباہ کن "مکس-اپس" کو روکتے ہیں جو کنویں کے گرنے یا لیک ہونے کا باعث بن سکتے ہیں۔

ایک اعلی-ریزولوشن API 5CT کلر چارٹ یا API کیسنگ کے لیے ایک اقتباس کی ضرورت ہے؟آج ہی GNEE سے رابطہ کریں۔

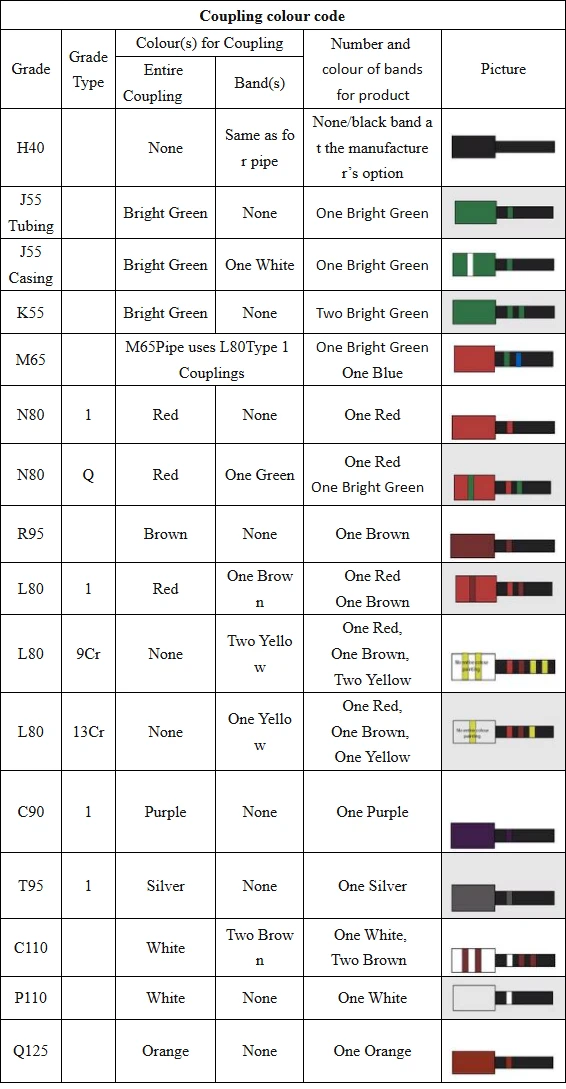

API 5CT کپلنگ کلر کوڈ چارٹ

پروکیورمنٹ کے لیے کلر کوڈنگ کیوں اہمیت رکھتی ہے۔

"خاموش" کنویں کی ناکامیوں کو روکنا

اگر P110 (اعلی طاقت) کے لیے ڈیزائن کیے گئے کنویں کے کسی حصے میں غلطی سے J55 پائپ (کم طاقت) استعمال ہو جاتی ہے، تو ممکنہ طور پر دباؤ کے تحت تار ٹوٹ جائے گا یا گر جائے گا۔ کلر کوڈ حتمی "ٹریفک لائٹ" ہے جو یقینی بناتا ہے کہ صحیح پائپ دائیں سوراخ میں جاتا ہے۔

کھٹی سروس کی شناخت (H₂S )

سنکنرن ماحول میں، غیر-مزاحم گریڈ کا استعمال اچانک ٹوٹنے والی ناکامی کا باعث بن سکتا ہے۔ L80-1 (سرخ/براؤن) کھٹی سروس کے لیے سختی سے کنٹرول ہوتا ہے۔ اگر عملہ ٹھوس ریڈ کپلنگ (N80) دیکھتا ہے، تو وہ جانتے ہیں کہ یہ H کے لیے موزوں نہیں ہے۔₂ایس اور آپریشن کو فوری طور پر روکنا چاہیے۔

اہم تفصیلات: پینٹ پلیسمنٹ

API 5CT کے مطابق، رنگ کا اطلاق مخصوص ہے:

جوڑے:جوڑے کی پوری بیرونی سطح کو عام طور پر بنیادی رنگ سے پینٹ کیا جاتا ہے۔ ایک سے زیادہ رنگوں کی ضرورت والے درجات کے لیے (جیسے L80)، ثانوی رنگ کو مرکز کے گرد ایک بینڈ کے طور پر لاگو کیا جاتا ہے۔

پائپ باڈی:رنگ بینڈ عام طور پر تقریبا لاگو ہوتے ہیں2 فٹ (0.6 میٹر)کپلنگ یا پائپ کے آخر سے۔

کلر کوڈنگ کے لیے GNEE کی کوالٹی کمٹمنٹ

بیرون ملک مقیم خریداروں کے لیے ایک عام درد کا مقام ہے۔دھندلا یا غلط پینٹنگجو آمد پر الجھن کا باعث بنتا ہے۔ GNEE اسے حل کرتا ہے:

اعلی-پائیدار پینٹ:ہم صنعتی-گریڈ، موسم-مزاحم پینٹ کا استعمال کرتے ہیں جو سمندری اسپرے اور UV کی نمائش کے 60+ دنوں کو برداشت کرتا ہے، اس بات کو یقینی بناتا ہے کہ رنگ آپ کی سائٹ پر پہنچنے پر متحرک رہیں۔

100% بصری آڈٹ:شپنگ سے پہلے، ہماری QC ٹیم اسٹینسلنگ کی غلطیوں کو ختم کرنے کے لیے مل ٹیسٹ سرٹیفکیٹ (MTC) کے خلاف ہر بینڈ اور کپلنگ کلر کی تصدیق کرتی ہے۔

TPI گواہی:ہم آپ کے ٹینڈر کی ضروریات کی 100% تعمیل کو یقینی بنانے کے لیے حتمی "پینٹ اینڈ سٹینسل" مرحلے کا مشاہدہ کرنے کے لیے فریق ثالث انسپکٹرز (SGS/BV) کا خیرمقدم کرتے ہیں۔

GNEE API OCTG کپلنگز پروسیس لائن

GNEE API کیسنگ ٹیوبنگ کپلنگ ٹیسٹ کا سامان

GNEE API کپلنگ سرٹیفکیٹ

اکثر پوچھے گئے سوالات

سوال: J55 اور K55 کا رنگ ایک جیسا سبز کیوں ہے؟
A:چونکہ وہ ایک ہی پیداوار کی طاقت کا اشتراک کرتے ہیں، ان کے جوڑے اکثر ایک جیسے ہوتے ہیں۔ تاہم، آپ فرق کر سکتے ہیںپائپ جسمبینڈز کی تعداد کے حساب سے (ایک J55 کے لیے، دو K55 کے لیے)۔

سوال: کیا رنگ کوڈ اپنی مرضی کے مطابق کیا جا سکتا ہے؟
A:جبکہ API 5CT بین الاقوامی معیار ہے، کچھ بڑی تیل کمپنیوں (جیسے آرامکو یا شیل) کے پاس اندرونی "شیل کلر کوڈز" ہوتے ہیں۔ GNEE حسب ضرورت رنگ کے تقاضوں کو اس وقت تک پورا کر سکتا ہے جب تک ان کی انکوائری کے وقت وضاحت کی گئی ہو۔

سوال: اگر ٹرانزٹ کے دوران پینٹ کھرچ جائے تو کیا ہوگا؟
A:یہی وجہ ہے۔سٹینسلنگ(پائپ پر چھپی ہوئی عبارت) بنیادی شناخت ہے۔ رنگین کوڈنگ ثانوی، بصری-امدادی نظام ہے۔ GNEE یقینی بناتا ہے کہ دونوں صاف اور پائیدار ہیں۔
