تیل اور گیس کی صنعت کے معیارات میں (جیسےAPI 5Lلائن پائپ کے لئے اورAPI 5CTکیسنگ اور نلیاں لگانے کے لیے)پی ایس ایلکے لئے کھڑا ہےمصنوعات کی تفصیلات کی سطح.
یہ ایک ہی سٹیل گریڈ کے لیے معیار اور جانچ کی ضروریات کے مختلف درجات کی وضاحت کرتا ہے (مثلاً X52 یاL80)۔ جیسے جیسے سطح بڑھتی ہے (PSL1 سے PSL3 تک)، تکنیکی تقاضے نمایاں طور پر زیادہ سخت ہو جاتے ہیں۔
اپنے پروجیکٹ کے پی ایس ایل لیول کے لیے کسٹم تجویز کی ضرورت ہے؟آج ہی GNEE کے تکنیکی ماہرین سے رابطہ کریں۔
موازنہ ٹیبل
| فیچر | پی ایس ایل 1 | پی ایس ایل 2 | پی ایس ایل 3 |
| کوالٹی ٹیر | معیاری معیار | اعلی معیار | تنقیدی معیار |
| کیمیائی ساخت | ڈھیلی پابندیاں | سخت حدود (بشمول CEQ) | سب سے زیادہ پابندیاں (ٹریس عناصر) |
| امپیکٹ ٹیسٹنگ | لازمی نہیں۔ | لازمی(CVN اثر) | لازمی(اعلیٰ معیارات) |
| غیر-تباہ کن جانچ (NDT) | صرف ویلڈز کے لیے (اگر کوئی ہے) | باڈی این ڈی ٹی (جزوی/ضروری) | 100% مکمل-باڈی NDT(سخت ترین) |
| ٹریس ایبلٹی | بیچ کے ذریعے ٹریس ایبل | انفرادی پائپ کا پتہ لگانے کی صلاحیت | سخت مکمل-عمل کا سراغ لگانا |
| ماحولیات | ہلکا، کم-دباؤ | ہائی پریشر، گیس، سردی | ڈیپ سی، انتہائی دباؤ |
ہر سطح میں گہرا غوطہ لگائیں۔
پی ایس ایل 1: معیاری معیار
پوزیشننگ:API معیارات کا اندراج-سطح کا درجہ۔
اہم خصوصیات:اسے کاربن ایکوئیلنٹ (CEQ) کیلکولیشن یا نشان اثر سختی کی جانچ کی ضرورت نہیں ہے۔
خریدار کے درد کا نقطہ:یہ سب سے زیادہ اقتصادی اختیار ہے لیکن اس کا خطرہ ہوتا ہے۔ٹوٹنے والی ناکامیسرد ماحول میں. یہ بنیادی طور پر پانی کے کنوؤں یا کم دباؤ والے تیل کے کنوؤں کے لیے استعمال ہوتا ہے۔
PSL2: انڈسٹری اسٹینڈرڈ (سب سے عام)
پوزیشننگ:زیادہ تر جدید تیل/گیس ٹرانسمیشن پائپ لائنوں اور معیاری ڈرلنگ کے لیے لازمی سطح۔
اہم خصوصیات:
سختی:پاس کرنا ہوگا۔Charpy V-Notch (CVN)اسٹیل کم درجہ حرارت پر بکھر نہ جائے اس بات کو یقینی بنانے کے لیے اثر ٹیسٹ۔
ویلڈیبلٹی:کاربن ایکوئیلنٹ (CEQ) پر سخت حدود اس بات کو یقینی بناتی ہیں کہ فیلڈ ویلڈنگ آسان، مضبوط اور قابل اعتماد ہے۔
خریدار فوکس:یہ لاگت اور حفاظت کے درمیان "میٹھا مقام" ہے۔ زیادہ تر بین الاقوامی ٹینڈرز PSL2 کو کم از کم کے طور پر درکار ہیں۔
PSL3: انتہائی معیار (صرف API 5CT)
پوزیشننگ:خاص طور پر انتہائی خطرناک یا نازک کام کرنے والے ماحول کے لیے ڈیزائن کیا گیا ہے۔
اہم خصوصیات:
مکمل معائنہ:ہر ایک پائپ کو انتہائی سخت NDT (الٹراسونک یا برقی مقناطیسی) سے گزرنا چاہیے تاکہ پائپ کے باڈی میں صفر مائیکرو-کریکس کو یقینی بنایا جا سکے۔
جہتی درستگی:PSL2 کے مقابلے OD اور دیوار کی موٹائی پر سخت رواداری۔
درخواست:ڈیپ سی ڈرلنگ، ہائی پریشر گیس کے کنویں، یا آبادی والے رہائشی علاقوں کے قریب پائپ لائن۔
بیرون ملک خریداروں کے لیے 3 خدشات
پرجی این ای ای، ہم اپنے کلائنٹس کی مدد کرتے ہیں کہ ان اختلافات پر توجہ مرکوز کرکے نیویگیٹ کریں:
"کیا مجھے واقعی PSL2 کی ضرورت ہے؟"
مشورہ:اگر آپ کا پروجیکٹ سرد خطے میں ہے (مثلاً، کینیڈا، قازقستان) یا اس میں شامل ہے۔قدرتی گیس، پی ایس ایل ٹو لازمی ہے۔ گیس لیک ہونے کا خطرہ مائعات سے کہیں زیادہ ہے، اور PSL2 کی سختی آپ کی حفاظت کا بیمہ ہے۔
پی ایس ایل کی سطح کی تصدیق کیسے کی جائے؟
GNEE کا فائدہ:چیک کریں۔MTC (مل ٹیسٹ سرٹیفکیٹ). ایک PSL1 MTC بنیادی ہے، لیکن PSL2 MTCضروری ہےCEQ اقدار اور مخصوص CVN اثر ڈیٹا شامل کریں۔ ہم ان ٹیسٹوں کو دیکھنے کے لیے تھرڈ{{1}پارٹی انسپیکشنز (SGS/BV) کی مکمل حمایت کرتے ہیں۔
لیڈ ٹائم فرق:
مشورہ:پی ایس ایل 1 اکثر اسٹاک میں دستیاب ہے۔ PSL2 اور PSL3 کو عام طور پر سخت مواد اور NDT کی ضروریات کی وجہ سے اپنی مرضی کے مطابق پیداوار کی ضرورت ہوتی ہے۔ GNEE کی سپلائی چین کی کارکردگی PSL2 پروڈکشن سائیکل کو 20% تک کم کر سکتی ہے۔
GNEE API پائپ پروسیس لائن
GNEE API پائپ ٹیسٹ کا سامان

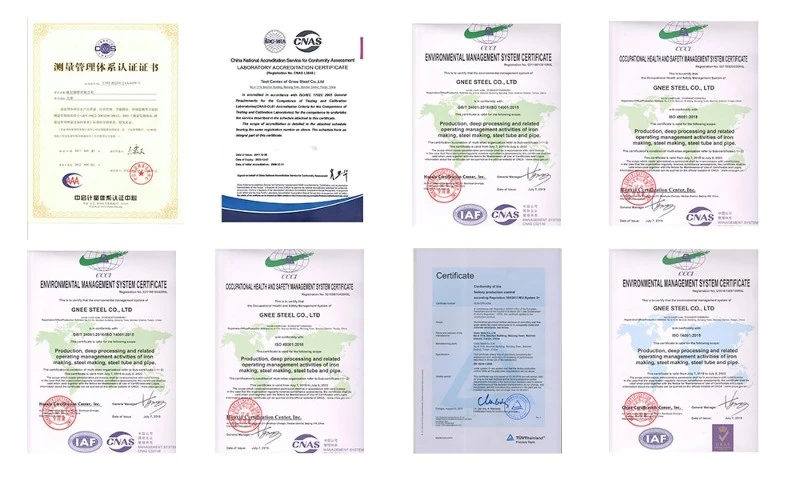

GNEE API پائپ سرٹیفکیٹ
اکثر پوچھے گئے سوالات
سوال: کیا پی ایس ایل 1 اور پی ایس ایل 2 کے پائپوں میں کوئی جسمانی فرق ہے؟
A:وہ تقریبا ایک جیسے نظر آتے ہیں، لیکنسٹینسلنگمختلف ہے. PSL2 پائپوں پر واضح طور پر "PSL2" کا نشان لگایا گیا ہے۔ نیز، PSL2 پائپوں میں عام طور پر بہتر سطح کی تکمیل ہوتی ہے کیونکہ مکمل-باڈی NDT کو سینسر کی درست ریڈنگ کے لیے ہموار سطح کی ضرورت ہوتی ہے۔
س: PSL2 PSL1 سے مہنگا کیوں ہے؟
A:اضافی لاگت اس سے آتی ہے: 1۔صاف کرنے والا خام مال(خالص سٹیل پگھل)؛ 2.لازمی جانچ کے اخراجات(CVN ٹیسٹ، CEQ تجزیہ)؛ 3۔NDT فیس(جدید سکیننگ کا سامان چلانے کی لاگت)۔
سوال: کیا GNEE PSL3 فراہم کر سکتا ہے؟
A:جی ہاں GNEE کے پاس API 5CT PSL3 کیسنگ اور نلیاں تیار کرنے کی صلاحیت ہے، جو کہ 100% تعمیل کو یقینی بنانے کے لیے-آرٹ آٹومیٹڈ NDT لائنوں کی-سے لیس ہے۔
