ڈرل پائپکنکشن کو باضابطہ طور پر API کے معیارات میں جانا جاتا ہے۔روٹری کندھے والے کنکشنز (RSC). کیسنگ (STC/LTC) کے برعکس جو سگ ماہی کے لیے دھاگے کی مداخلت پر انحصار کرتا ہے، ڈرل پائپ کنکشن بذریعہ سیلدھات-سے-کندھے پر دھاتی رابطہ. دھاگے صرف ٹکڑوں کو آپس میں جوڑنے کے لیے پیش کرتے ہیں۔
فیکٹری قیمتوں پر اعلی-کارکردگی والے ٹول جوائنٹ تلاش کر رہے ہیں؟ایک تیز اقتباس حاصل کریں۔API 7-1 ڈرلنگ کنکشنز پر آج!
روٹری کندھے والے کنکشنز (RSC)
یہ کے لیے استعمال ہوتے ہیں۔ڈرل سٹرنگ(ڈرل پائپ، ڈرل کالر، اور بھاری-ویٹ ڈرل پائپ)۔ وہ انتہائی گردش (torque) اور موڑنے کو سنبھالنے کے لیے بنائے گئے ہیں۔
NC (نمبر کنکشن):جدید معیار (مثال کے طور پر، NC38، NC50)۔
REG (باقاعدہ):بنیادی طور پر ڈرل بٹس اور ٹولز کے لیے استعمال کیا جاتا ہے جہاں اندرونی قطر کم اہم ہوتا ہے۔
IF (اندرونی فلش):اس طرح ڈیزائن کیا گیا ہے کہ پائپ کا اندرونی حصہ بالکل ہموار ہو تاکہ بہتر سیال بہاؤ کی اجازت دی جا سکے۔
FH (مکمل سوراخ):مخصوص ڈرل پائپ سائز کے لیے استعمال ہونے والا ایک پرانا معیار۔
API ڈرل پائپ کنکشن (RSC) کور پیرامیٹر ٹیبل
| کنکشن کی قسم | تھریڈ فارم | دھاگے فی انچ (TPI) | ٹیپر | ریمارکس |
| NC (نمبر شدہ) | V-0.038R | 4 | 1:6 یا 1:4 | جدید صنعت کا معیار(مثال کے طور پر، NC38، NC50) |
| IF (اندرونی فلش) | V-0.038R | 4 | 1:6 | ID کم سے کم بہاؤ مزاحمت کے لئے پائپ باڈی سے میل کھاتا ہے۔ |
| REG (باقاعدہ) | V-0.040 / V-0.050 | 4 یا 5 | 1:4 یا 1:6 | بنیادی طور پر کے لیے استعمال کیا جاتا ہے۔ڈرل بٹساور اوزار |
| FH (مکمل سوراخ) | V-0.040 / V-0.050 | 4 | 1:4 | پرانا معیار؛ زیادہ تر NC کی طرف سے تبدیل |
پیرامیٹر کی تفصیلات
عام تھریڈ فارمز
ڈرلنگ کے لیے API "V-تھریڈز" میں بنیادی طور پر تناؤ کے ارتکاز کو کم کرنے کے لیے جڑ کے رداس پر مبنی تغیرات ہوتے ہیں:
V-0.038R:ایک گول جڑ کی خصوصیات۔ کے لیے استعمال کیا جاتا ہے۔این سیاوراگرکنکشن؛ اعلی تھکاوٹ مزاحمت پیش کرتا ہے.
V-0.040:فلیٹ کرسٹ اور تیز جڑ۔ پر عام طور پر پایا جاتا ہے۔REGکنکشنز
V-0.050:ایک گہرا دھاگہ فارم جو زیادہ بوجھ برداشت کرنے کی صلاحیت کے لیے ڈیزائن کیا گیا ہے-۔
ٹیپر
ڈرل پائپ کنکشنز میں کیسنگ تھریڈز سے زیادہ تیز ٹیپر ہوتے ہیں تاکہ تیز تر "میک اپ" (کنکشن) اور بریک آؤٹ ہو سکے:
1:6 (2 انچ فی فٹ):زیادہ تر NC اور IF کنکشنز کے لیے استعمال کیا جاتا ہے۔
1:4 (3 انچ فی فٹ):زیادہ تر REG اور کچھ FH کنکشنز کے لیے استعمال کیا جاتا ہے۔
NC اور IF انٹرچینج ایبلٹی (ضروری علم)
آئل فیلڈ میں، بہت سےNC (نمبر کنکشنز)ہیںمکمل طور پر قابل تبادلہبڑی عمر کے ساتھIF (اندرونی فلش)کنکشن کیونکہ ان کے تھریڈ فارم، ٹی پی آئی اور ٹیپر ایک جیسے ہیں:
این سی 26= 2-3/8" IF
این سی 31= 2-7/8" IF
این سی 38= 3-1/2" IF
این سی 46= 4" اگر
این سی 50= 4-1/2" IF
ڈرل پائپ RSC بمقابلہ کیسنگ تھریڈز
| فیچر | ڈرل پائپ RSC | کیسنگ تھریڈز (STC/LTC/BTC) |
| سیل کرنے کا مقام | کندھا(دھاتی-سے-دھات) | تھریڈ فلانکس (سطحیں) |
| بنیادی تناؤ | ٹارک اور موڑنے | تناؤ اور اندرونی دباؤ |
| کنکشن فریکوئنسی | انتہائی بلند (ہر سفر) | انتہائی کم (مستقل تنصیب) |
| معیاری | API 7-1 | API 5B / 5CT |
API ڈرل پائپ کنکشن فیکٹری

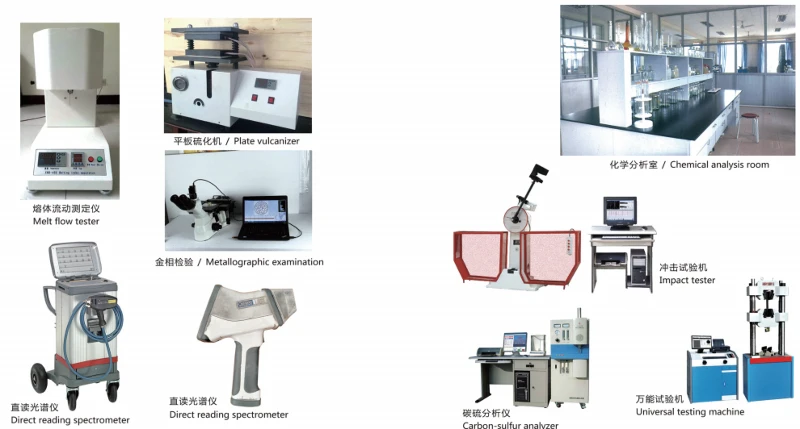

ڈرل پائپ کنکشن ٹیسٹ سازوسامان
ڈرل پائپ کنکشن سرٹیفکیٹ
اکثر پوچھے گئے سوالات
ڈرل پائپ تھریڈز کی مختلف اقسام کیا ہیں؟
ڈرل پائپ جوائنٹ تھریڈز کو بنیادی طور پر API معیاری تھریڈز اور غیر-API پریمیم کنکشنز میں درجہ بندی کیا جاتا ہے، NC، IF، FH، اور REG سمیت API کے معیاری دھاگوں کے ساتھ، جو عام طور پر آئل ڈرلنگ میں معیاری کنکشن کی قسموں میں استعمال ہوتے ہیں۔
NC (عددی): API کی طرف سے ترجیحی قسم کے طور پر تجویز کردہ، بہترین انٹرچینج ایبلٹی کی پیشکش، ڈرل پائپ، ڈرل کالر اور بٹ کنکشن کے لیے موزوں۔
IF (اندرونی فلیٹ): پائپ باڈی سے مماثل مشترکہ اندرونی قطر کی خصوصیات، بہاؤ کی مزاحمت کو کم کرتا ہے۔ تاہم، تناؤ کے ارتکاز کا شکار اور بڑی حد تک NC کی جگہ لے لی۔
FH (مکمل سوراخ): چھوٹے مشترکہ اندرونی قطر کے ساتھ بڑے-سائز کے ٹولز کے لیے استعمال کیا جاتا ہے، جو اب زیادہ تر NC کے ذریعے تبدیل کیا جاتا ہے۔
REG (باقاعدہ): اس کا مشترکہ اندرونی قطر سب سے چھوٹا ہے، بنیادی طور پر بٹ کنکشن کے لیے استعمال ہوتا ہے، اور تمام سائز API کے معیارات میں رہتے ہیں۔
3/4 پائپ دھاگے کے لیے کس سائز کا سوراخ کرنا ہے؟
3/4" پائپ دھاگے کے لیے، تجویز کردہ پائلٹ ہول کا قطر ہے۔19.05 ملی میٹرسیدھے (G) دھاگوں کے لیے۔ ٹیپرڈ تھریڈز جیسے R3/4 یا NPT 3/4-14 کے لیے، ایک چھوٹا سوراخ استعمال کریں - تقریباً17.2 ملی میٹر - کا حساب لگایا گیا بطور:اہم قطر مائنس پچ.
