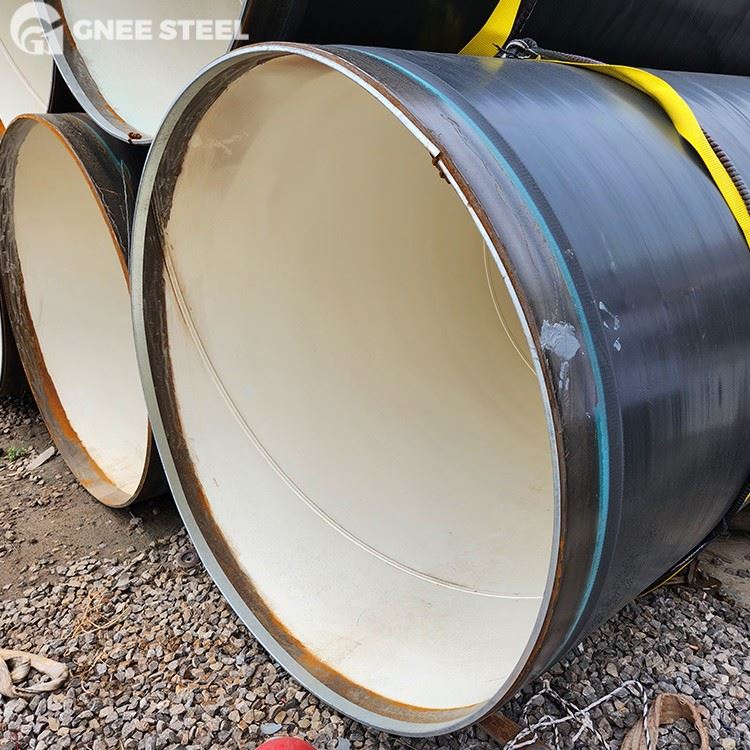

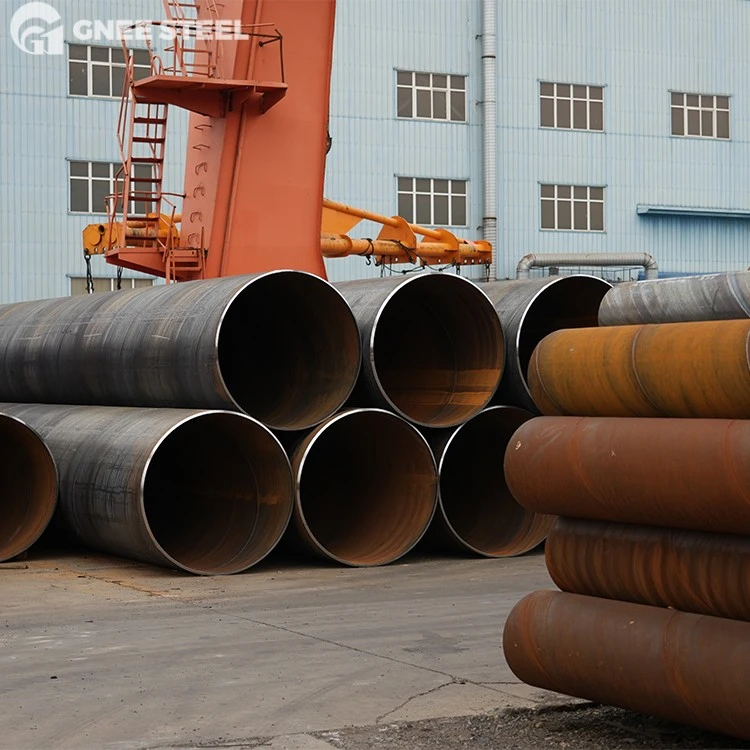

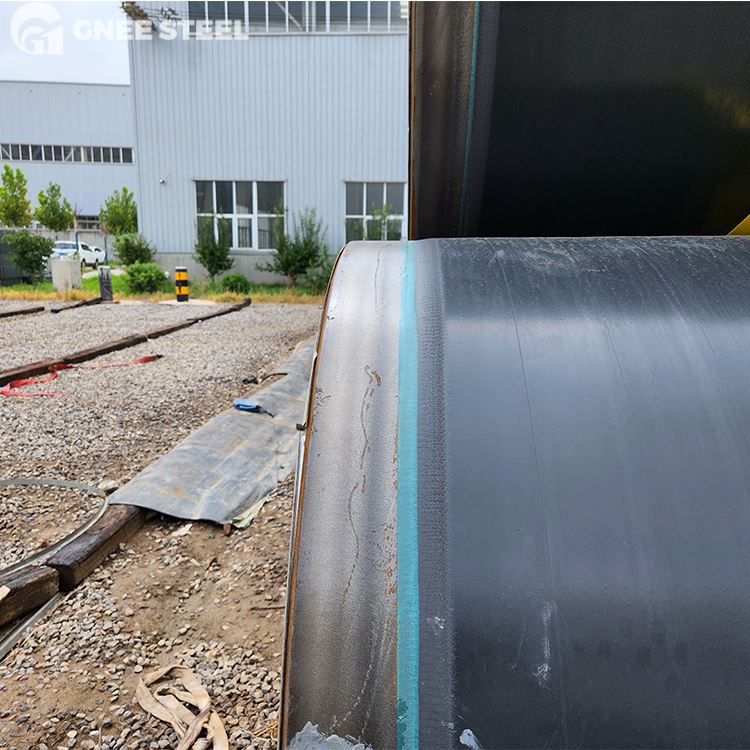

API 5L X52 اعلی پیداوار لائن پائپ
API 5L X52 لائن پائپAPI 5L معیار کے اندر انٹرمیڈیٹ-گریڈ سٹیل پائپ کے طور پر درجہ بندی کی گئی ہے۔ عہدہ "X52" اس بات کی نشاندہی کرتا ہے کہ پائپ باڈی میں محیط درجہ حرارت پر کم از کم پیداوار کی طاقت 52 ksi (تقریباً 355 MPa) ہے۔ یہ خصوصیت اسے تیل اور گیس کی نقل و حمل کے دوران پیدا ہونے والے پیچیدہ دباؤ کو برداشت کرنے کے قابل بناتی ہے، اس طرح پائپ لائن سسٹم کے طویل مدتی مستحکم آپریشن کو یقینی بناتا ہے۔
API 5L X52 ہائی یلڈ لائن پائپ تلاش کر رہے ہیں؟ X52 کی وضاحتیں، کیمیائی ساخت، اور PSL1 بمقابلہ PSL2 کے درمیان فرق دریافت کریں۔آج ہی کسی مصدقہ سپلائر سے اقتباس حاصل کریں۔
API 5L X52 کی تکنیکی تفصیلات
کیمیائی ساخت (PSL1 اور PSL2 کے لیے عام)
| عنصر | PSL1 (زیادہ سے زیادہ %) | PSL2 (زیادہ سے زیادہ %) |
| کاربن (C) | 0.26 | 0.22 |
| مینگنیز (Mn) | 1.40 | 1.40 |
| فاسفورس (P) | 0.030 | 0.025 |
| سلفر (S) | 0.030 | 0.015 |
مکینیکل پراپرٹیز
پیداوار کی طاقت (کم سے کم):360 MPa (52,200 psi)
تناؤ کی طاقت (کم سے کم):460 MPa (66,700 psi)
طولانی:نمونہ کراس-سیکشنل ایریا پر مبنی متغیر۔
موازنہ جدول: ہائی پریشر گیس کی نقل و حمل کے لیے API 5L X52 PSL1 بمقابلہ PSL2 پائپ
| خصوصیت / پراپرٹی | API 5L X52 PSL1 | API 5L X52 PSL2 |
| بنیادی تعریف | لائن پائپ کے لئے معیاری معیار | سخت تقاضوں کے ساتھ اعلی تکنیکی معیار |
| کاربن مواد (C) | زیادہ سے زیادہ 0.26% | زیادہ سے زیادہ 0.22% (بہتر ویلڈیبلٹی) |
| فاسفورس (P) اور سلفر (S) | P 0.030% سے کم یا اس کے برابر، S سے کم یا اس کے برابر 0.030% | P 0.025% سے کم یا اس کے برابر، S 0.015% سے کم یا اس کے برابر (کم نجاست) |
| پیداوار کی طاقت کی حد | کم از کم 360 MPa (52,200 psi) | رینج: 360 - 510 MPa (Precise control) |
| تناؤ کی طاقت کی حد | کم از کم 460 MPa (66,700 psi) | رینج: 460 - 760 MPa |
| امپیکٹ ٹیسٹنگ (Charpy V-Notch) | ضرورت نہیں ہے۔ | لازمی(0 ڈگری یا کم پر سختی کی جانچ) |
| مینوفیکچرنگ کا عمل | زیادہ تر ویلڈنگ اور سیملیس کی اجازت ہے۔ | سخت کنٹرول؛ پائپ باڈی پر کوئی مرمت ویلڈنگ نہیں ہے۔ |
| غیر تباہ کن ٹیسٹنگ (NDT) | اختیاری (معاہدے کی بنیاد پر) | لازمی(الٹراسونک یا ایکس- رے معائنہ) |
| ٹریس ایبلٹی | پائپ نمبر کے ذریعے ٹریس ایبل | مکمل ٹریس ایبلٹی(گرمی / پگھلنے سے تیار مصنوعات تک) |
| عام ایپلی کیشنز | ساحل پر، کم-دباؤ، غیر-تیل/پانی کی نقل و حمل | آف شور، ہائی-پریشر، سوور سروس (H2S)، آرکٹک حالات |
API 5L X52 کاربن اسٹیل لائن پائپ کے لیے مینوفیکچرنگ عمل سلیکشن ٹیبل
| عمل | پورا نام | OD رینج (قطر سے باہر) | دیوار کی موٹائی (WT) | فوائد | نقصانات | بہترین ایپلی کیشنز |
| ایس ایم ایل ایس | ہموار | 1/2" - 28" | بھاری دیوار (Sch160/XXS تک) | کوئی ویلڈ سیون نہیں؛ اعلیٰ ہائی-دباؤ کی مزاحمت؛ سنکنرن کے خلاف بہترین- کارکردگی۔ | اعلی یونٹ لاگت؛ بڑے قطر کی محدود دستیابی؛ طویل لیڈ اوقات. | ہائی پریشر تیل اور گیس، کھٹی سروس (H2S)، اہم آف شور پائپنگ۔ |
| ERW | الیکٹرک مزاحمت ویلڈیڈ | 1/2" - 24" | درمیانی-پتلی دیوار (20 ملی میٹر تک) | اعلی پیداوار کی کارکردگی؛ لاگت-موثر؛ اعلی جہتی درستگی (بہترین گول پن)۔ | طول بلد ویلڈ سیون کی موجودگی؛ وسط-سے-کم پریشر پروجیکٹس تک محدود۔ | چھوٹی-سے-دوران سمندری پائپ لائنوں کے درمیانشہر گیس کی تقسیم، پانی کی نقل و حمل۔ |
| ایل ایس اے ڈبلیو | طول بلد زیر آب آرک ویلڈیڈ | 16" - 60" | انتہائی دیوار (60 ملی میٹر تک) | بڑی OD اور الٹرا-موٹی دیواروں کی صلاحیت؛ انتہائی مستحکم میکانی خصوصیات. | SSAW سے زیادہ قیمت؛ ERW کے مقابلے میں سست پیداوار کی رفتار۔ | بڑے قطر ہائی-پریشر ٹرنک لائنیں۔سمندر کے کنارے گہرے پانی کی پائپ لائنیں، آرکٹک کے علاقے۔ |
| ایس ایس اے ڈبلیو | سرپل زیر آب آرک ویلڈڈ | 8" - 120" | درمیانی-موٹی دیوار (25 ملی میٹر تک) | تنگ سٹیل سٹرپس سے بہت بڑے قطر پیدا کر سکتے ہیں؛ انتہائی قیمت-مسابقتی۔ | طویل سرپل ویلڈ سیون؛ LSAW کے مقابلے میں جہتی رواداری کو کنٹرول کرنا مشکل ہے۔ | لمبی-فاصلہ کم-پریشر ٹرانسپورٹ, ڈھیر لگانے والے پائپ، بڑے-پیمانے کے پانی کی صفائی کے منصوبے۔ |
API 5L X52 لائن پائپس کے لیے سرفیس ٹریٹمنٹ اور کوٹنگ سلیکشن ٹیبل
| کوٹنگ کی قسم | عام معیارات | درجہ حرارت کی حد | کلیدی خصوصیات | بہترین ایپلی کیشنز |
| سیاہ غائب/تیل دار | انڈسٹری اسٹینڈرڈ | -30 ڈگری سے 60 ڈگری | زنگ کے خلاف بنیادی- تحفظ؛ سب سے کم قیمت؛ قلیل مدتی اسٹوریج تحفظ فراہم کرتا ہے۔ | قلیل مدتی اسٹوریج, اندرونی پائپنگ، یا ثانوی پروسیسنگ کی ضرورت پائپ. |
| ایف بی ای(فیوژن بانڈڈ ایپوکسی) | CAN/CSA Z245.20, AWWA C213 | -30 ڈگری سے 110 ڈگری تک | بہترین آسنجن؛ کیتھوڈک ڈبونڈمنٹ کے خلاف اعلیٰ مزاحمت؛ اچھی گرمی مزاحمت. | قدرتی گیس پائپ لائنز, افقی دشاتمک ڈرلنگ (HDD)، دفن لائنیں. |
| 3LPE(3-پرت Polyethylene) | DIN 30670, ISO 21809-1 | -40 ڈگری سے 80 ڈگری | پولی تھیلین کی مکینیکل طاقت کے ساتھ ایپوکسی آسنجن کو جوڑتا ہے۔سب سے زیادہ مجموعی تحفظ۔ | لمبی-دفن شدہ تیل/گیس لائنیں۔, انتہائی corrosive مٹی کے ماحول. |
| 3LPP(3-پرت پولی پروپیلین) | DIN 30678, ISO 21809-1 | -20 ڈگری سے 110 ڈگری | 3LPE سے زیادہ درجہ حرارت کی مزاحمت؛ اثر اور گھرشن کے خلاف اعلی مزاحمت۔ | آف شور/سب سی پائپ لائنز, اعلی-درجہ حرارت میڈیا، پتھریلی بیک فل ایریاز۔ |
| اندرونی ایپوکسی(ڈریگ کمی) | API RP 5L2 | N/A | اندرونی پائپ کی دیواروں کو ہموار کرتا ہے؛ رگڑ کو کم کرتا ہے؛ اندرونی اسکیلنگ اور سنکنرن کو روکتا ہے۔ | قدرتی گیس کی مین لائنز; پانی کے پائپوں کو اعلی بہاؤ کی کارکردگی کی ضرورت ہوتی ہے۔ |

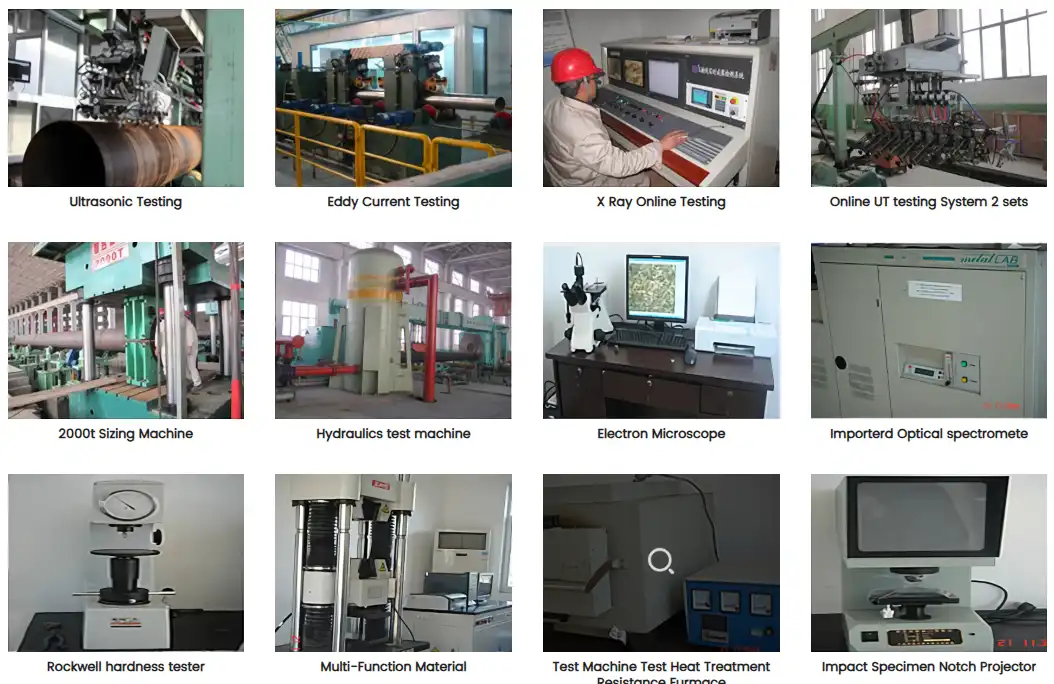

تیل اور گیس کے لیے API 5L X52 لائن پائپوں کی جانچ اور معائنہ
معیار ہماری ترجیح ہے۔ ہمارے X52 پائپ 100% الٹراسونک اور ہائیڈرو-ٹیسٹنگ سے گزرتے ہیں۔ SGS/BV تھرڈ-پارٹی معائنہ کا خیرمقدم کیا گیا ہے۔ہمارے معیار کے سرٹیفیکیشن دیکھیں۔

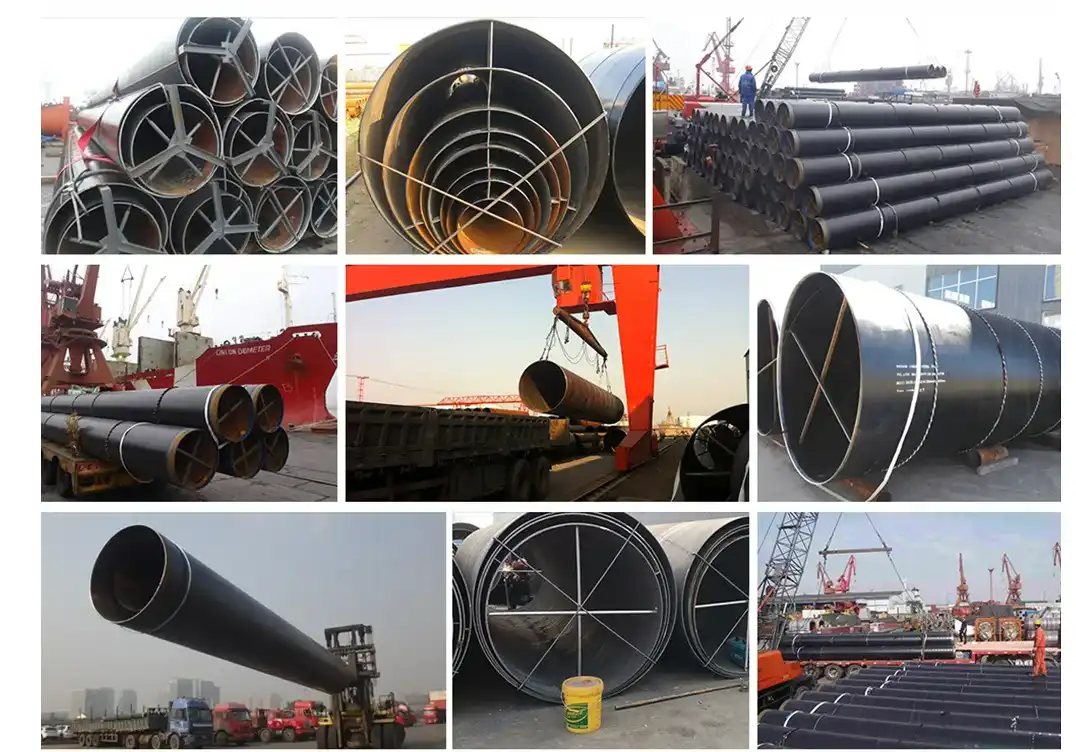

API 5L X52 تیل اور گیس ٹرانسمیشن پائپ کی پیکیجنگ اور شپنگ
دنیا بھر میں توانائی کے بڑے منصوبوں کے لیے قابل اعتماد سٹیل پائپ فراہم کنندہ۔ دبئی، سنگاپور، چلی اور کولمبیا کو تیز ترسیل کے لیے بہترین لاجسٹکس۔آج زمین کی قیمت کی درخواست کریں۔
اکثر پوچھے گئے سوالات
API 5L X52 اور گریڈ B میں کیا فرق ہے؟
API 5L گریڈ B: عام طور پر گیس، پانی، اور تیل کی نقل و حمل کی پائپ لائنوں کے لیے استعمال کیا جاتا ہے، جہاں میکانکی خصوصیات پر تقاضے زیادہ سخت نہیں ہوتے ہیں۔ API 5L X52: پائپ لائنوں میں استعمال کیا جاتا ہے جن میں اعلی طاقت اور سختی کی خصوصیات کی ضرورت ہوتی ہے، خاص طور پر آف شور اور گہرے پانی کے تیل اور گیس پائپ لائنوں کے لیے۔
X52 سٹیل کی پیداوار کیا ہے؟
پائپ باڈی میں، API 5L گریڈ X52 پائپ کی ایک مخصوص کم از کم پیداوار کی طاقت ہے52.2 ksi.
