API 5L X42 PSL1 اور PSL2 کاربن اسٹیل پائپ تفصیل
API 5L X42 PSL1 PSL2 کاربن اسٹیل پائپ ان کی متوازن مکینیکل خصوصیات اور بہتر مینوفیکچرنگ کے عمل کی وجہ سے توانائی کی ترسیل میں بقایا کارکردگی اور استحکام کا مظاہرہ کرتے ہیں۔ امریکن پٹرولیم انسٹی ٹیوٹ (API) معیارات کے تحت ایک بنیادی گریڈ پروڈکٹ کے طور پر ، X42 290 MPa کی پیداوار کی طاقت حاصل کرتا ہے ، جس میں 415 - 655 MPa کی تناؤ کی طاقت کی حد ہوتی ہے۔ API 5L معیارات (کاربن کے برابر 0.25 ٪ سے کم یا اس کے مساوی) کے ذریعہ لازمی طور پر سخت کیمیائی ساخت کنٹرول کے ساتھ مل کر ، یہ کلاس II اور III کے علاقوں میں کم اور درمیانے درجے کے قدرتی گیس ٹرانسمیشن کے لئے مخصوص آپریشنل ضروریات کو پورا کرتے ہوئے ، - 20 ڈگری پر بھی 27 J سے زیادہ کی چارپ اثر توانائی کو برقرار رکھتا ہے۔
API 5L X42ہموار لائن پائپ تفصیلات

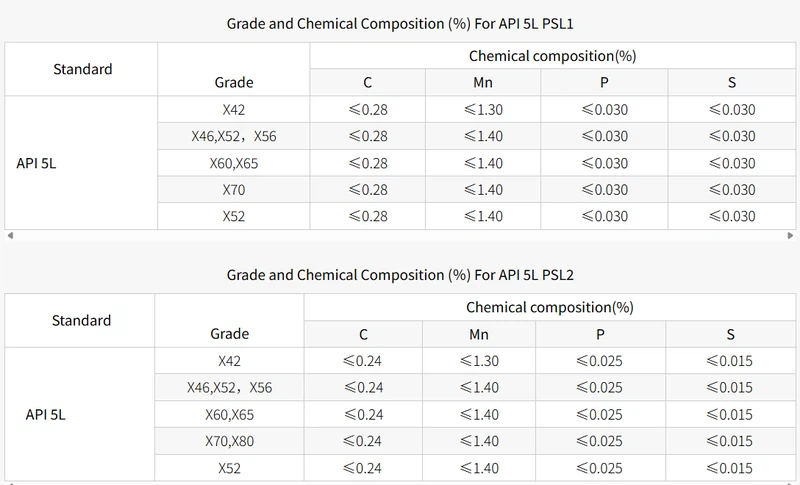

API 5L X42 PSL1 PSL2 تیل اور گیس کاربن سیملیس اسٹیل پائپ کی کیمیائی ترکیب

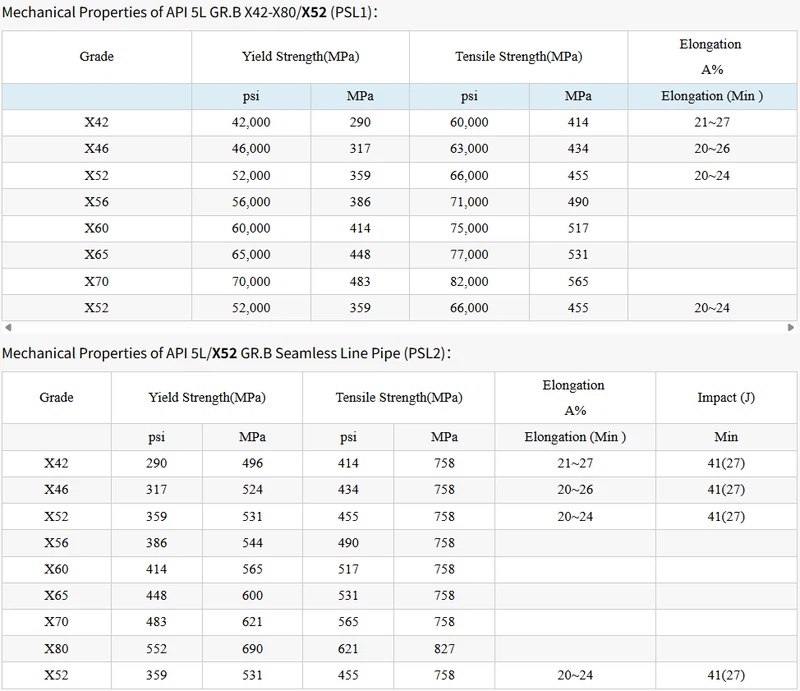

API 5LX42 PSL1 PSL2 سیملیس لائن پائپ کی مکینیکل خصوصیات
API 5L پائپ کوالٹی معائنہ کے معیارات:
ہائیڈروسٹٹک ٹیسٹ
پائپ کو ہائیڈروسٹٹک ٹیسٹ کا نشانہ بنایا جائے گا جس میں ویلڈ یا پائپ باڈی میں کوئی رساو نہیں ہوگا۔ اگر استعمال شدہ پائپ سیکشن نے کامیابی کے ساتھ ٹیسٹ پاس کیا ہے تو ، مشترکہ کو ہائیڈروسٹیٹک طور پر جانچنے کی ضرورت نہیں ہے۔
موڑ ٹیسٹ
ٹیسٹ کے ٹکڑے کے کسی بھی حصے میں کوئی دراڑیں موجود نہیں ہوں گی اور ویلڈ میں کوئی سوراخ موجود نہیں ہوگا۔
فلیٹنگ ٹیسٹ
فلیٹنگ ٹیسٹ کے لئے قبولیت کے معیار یہ ہوں گے:
ew پائپ d<12.750 inches:
x60 ، T 500 انچ۔ ویلڈ اس وقت تک نہیں کھلے گا جب تک کہ پلیٹوں کے درمیان فاصلہ اصل بیرونی قطر کے 66 ٪ سے بھی کم نہ ہو۔ تمام درجات اور دیوار کی موٹائی کے ل it ، یہ 50 ٪ ہے۔
D/T> 10 والے پائپوں کے ل the ، ویلڈ اس وقت تک نہیں کھلے گا جب تک کہ پلیٹوں کے درمیان فاصلہ اصل بیرونی قطر کے 30 ٪ سے بھی کم نہ ہو۔
دوسرے سائز کے لئے ، مکمل API 5L تفصیلات سے رجوع کریں۔
پی ایس ایل 2 کے لئے سی وی این امپیکٹ ٹیسٹ
بہت سے PSL2 پائپ سائز اور گریڈ کے لئے CVN کی ضرورت ہوتی ہے۔ پائپ باڈی کے اندر ہموار پائپ کا تجربہ کیا جائے گا۔ ویلڈیڈ پائپ کا تجربہ پائپ باڈی ، پائپ ویلڈس ، اور گرمی سے متاثرہ زون پر کیا جاتا ہے۔ سائز اور گریڈ کے لئے مکمل API 5L تفصیلات اور مطلوبہ جذب شدہ توانائی کی اقدار کا ایک چارٹ دیکھیں۔
